Разбор ТНВД VP-44

Тема в разделе "Дизельные двигатели", создана пользователем UTUG, 3 май 2015.

  1. UTUG

    UTUG Властелин 8-ми колец

    7 ноя 2005
    22.121
    Allroad AKE МКПП
    #1 UTUG, 3 май 2015
    Последнее редактирование: 9 окт 2019

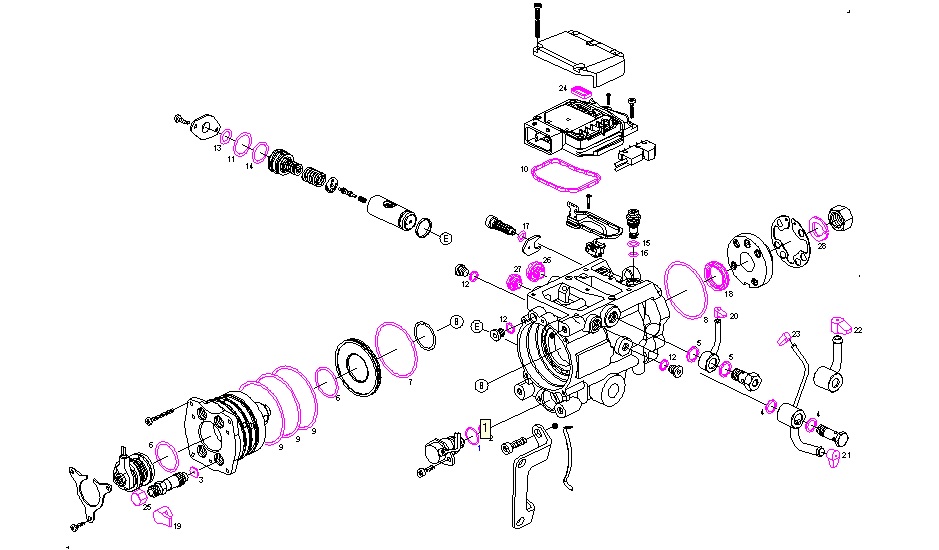

    Схемы ТНВД VP44, запчасти:
    Двигатель AFB - ТНВД 059 130 106 A,D - Bosch 0 470 506 002
    Двигатель AKN - ТНВД 059 130 106 B - Bosch 0 470 506 006
    Двигатель AKN - ТНВД 059 130 106 C - Bosch 0 470 506 010
    Двигатель AKE - ТНВД 059 130 106 E - Bosch 0 470 506 016
    Двигатель AYM - ТНВД 059 130 106 J - Bosch 0 470 506 030
    Двигатель BAU - ТНВД 059 130 106 L - Bosch 0 470 506 033
    Двигатель BDG - ТНВД 059 130 106 M - Bosch 0 470 506 037
    Двигатель BDH - ТНВД 059 130 106 K - Bosch 0 470 506 038

    Ремкомплект уплотнений для всех ТНВД VP44 - Bosch 1 467 045 046, и фото
    Ремкомплект мембраны распределителя - Bosch 1 467 045 032


    Разбор ТНВД, до шиберного насоса ЗДЕСЬ


    Совместимось мозгов ТНВД:


    Можно менять местами мозги от следующих насосов
    - A,D (без предвпрыска)
    - C,E (предвпрыск только на прогреве, оба трех-плунжерные)
    - J,L,M,K (предвпрыск, два плунжера), (при замене нужна привязка к ИММО !)

    Мозги "B" по моим данным совместимости с другими не имеют, либо я просто не встречал успешных замен на что либо. Есть предположение что они совместимы с A и D.

    -------------------------------------------------------------------------------------------------

    Наконец то руки и у меня дошли до этого.
    Седня вскрыл ТНВД "L", те что на БАУ и на последних АКЕ.
    У Сталкера оказался нерабочий ТНВД, вот я у него и забрал его на "эксперименты". Точнее не совсем так, просто у меня есть желание освежить свой трехплунжерный ТНВД "Е", вот я его и попытаюсь себе приладить.

    Разбор ТНВД оказался довольно простым, дольше мыл его, чем разбирал. :)
    Даже фотоотчет не стал делать. Но если нужно, по просьбам трудящихся то могу повторить и сделать.
    Из инструментов понадобилось всего: три торкса звездочками, плоская отвертка, пасатижи, и набор Г-образных шестигранников, они идеально подошли в качестве съемников для подшипника и кулачковой обоймы.

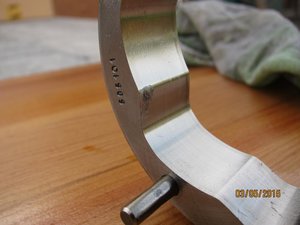

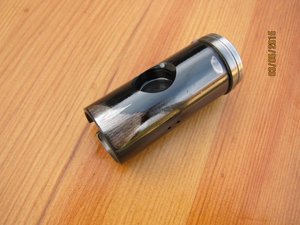

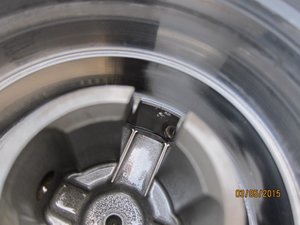

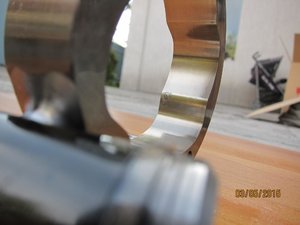

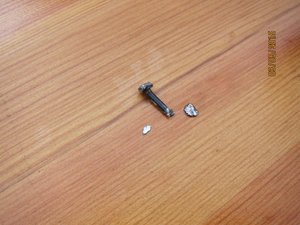

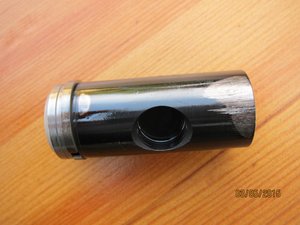

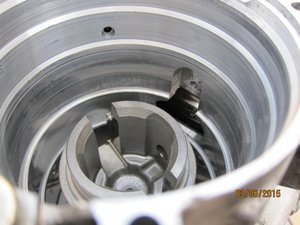

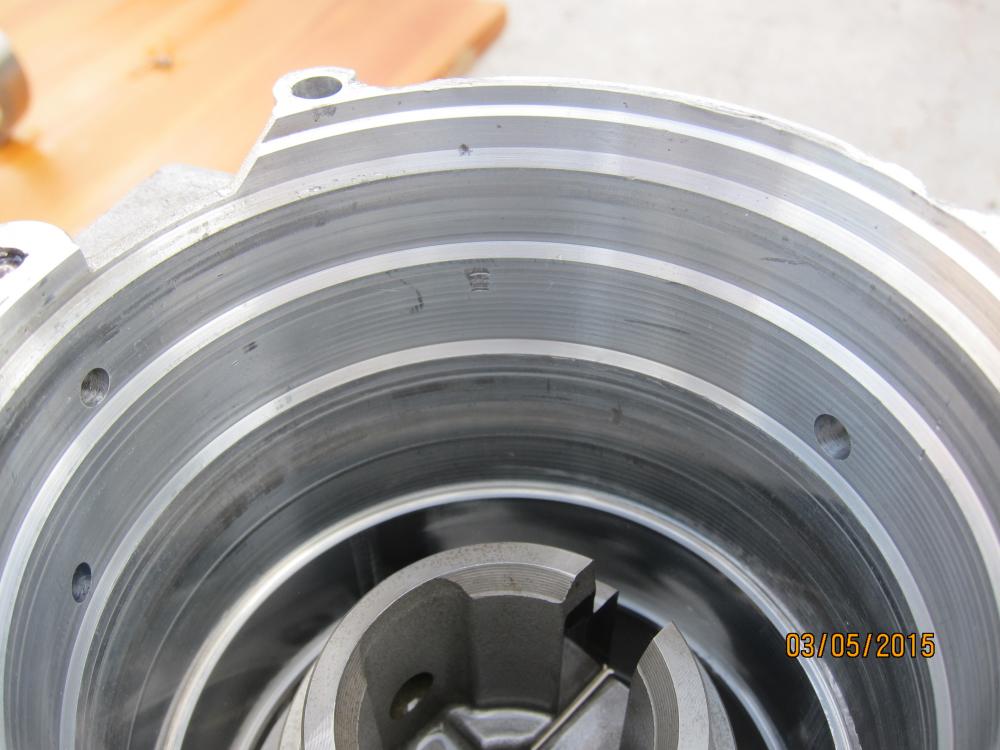

    Вскрытие показало, следующее. Открутился болтик от датчика положения вала. И его немного потрепало внутри, оторвало куски, и повредило обойму. Также поршень опережения не в лучшем состоянии, царапины не слабые, но он не заедал и двигался свободно. Внутри корпуса со стороны клапана все ровнеханько, но изнутри ТНВД там видны поперечные бороздки от кольца на поршне опережения.

    Вот фото поврежденных мест ниже.


    Вложения:

    • IMG_8380.jpg
      Размер файла:
      90,3 КБ
      Просмотров:
      2.130
    • IMG_8378.jpg
      Размер файла:
      54,5 КБ
      Просмотров:
      2.025
    • IMG_8386.jpg
      Размер файла:
      48,3 КБ
      Просмотров:
      1.935
    • IMG_8381.jpg
      Размер файла:
      62,2 КБ
      Просмотров:
      2.005
    • IMG_8382.jpg
      Размер файла:
      79,5 КБ
      Просмотров:
      1.966
    • IMG_8376.jpg
      Размер файла:
      64,5 КБ
      Просмотров:
      2.084
    • IMG_8377.jpg
      Размер файла:
      83,5 КБ
      Просмотров:
      1.881
    • IMG_8383.jpg
      Размер файла:
      79,3 КБ
      Просмотров:
      1.777
    jascam857, Grigorev84, DAR78 и ещё 1-му нравится это.
  2. Князь Тишины

    Князь Тишины Живу я здесь

    6 май 2009
    1.985
    Канада
    Audi Q5 2010, 3.2 Quattro
    Эка его расколбасило. Знаешь, винтик там мог ХЗ сколько валяться. При мне туда ничего не падало :) А насос уже был когда-то менян.

  3. Zeleziaka

    Zeleziaka Завсегдатай

    2 мар 2010
    637
    A6C5AFB2.5TDI'98
    Смотрю у тебя хорошие фотографии получились. Не мог бы ты сфотографировать иглу дозатора и саму шахту в которой она двигается?

  4. UTUG

    UTUG Властелин 8-ми колец

    7 ноя 2005
    22.121
    Allroad AKE МКПП
    ну ежели на крышке сверху краской написано "L", то он явно меняный

  5. UTUG

    UTUG Властелин 8-ми колец

    7 ноя 2005
    22.121
    Allroad AKE МКПП
    Фотик - мыльница, но Canon. :)
    Ты предлагаешь разобрать дозатор, вытащить иглу ? :spy:
    Не думаю что это хорошая идея.

  6. Mayhem74

    Mayhem74 Живу я здесь

    30 апр 2014
    2.876
    A6 C5 AKE Q А ESP
    Скоро тоже этим займусь.
    Какой пробег у насоса?

  7. Zeleziaka

    Zeleziaka Завсегдатай

    2 мар 2010
    637
    A6C5AFB2.5TDI'98
    А ты не разбирал? Тогда понятно. Правильно.

  8. ipman

    ipman Старожил

    10 мар 2010
    7.256
    А6/C5 AKN '00
    Валер, молодца, зачёт :hi:. Все-таки сделай фотоотчетик подробный разборки / сборки. Случай подходящий и не рискуешь ничем. Народ стремается туда лазить, если лазят - портачат. По 6-форсуночным вроде ранее не существовало подробного отчета.

  9. Chegivara

    Chegivara Участник форума

    17 мар 2011
    245
    Казахстан
    А6С7 2.0TFSI quattro 2017.
    Зачёт! Валера. а подскажи штекер клапана опережения вытаскивается? Изоляция у меня нарушена на нем, думал если штекер снимается. тогда разобрать его и аккуратно термоусадочный кембрик одеть. Боязно крышку ТНВД верхнюю откручивать(

  10. Князь Тишины

    Князь Тишины Живу я здесь

    6 май 2009
    1.985
    Канада
    Audi Q5 2010, 3.2 Quattro
    Неизвестен. У супруги около 60-70 ткм прошел. А сколько по гейропе, неизвестно.

  11. Князь Тишины

    Князь Тишины Живу я здесь

    6 май 2009
    1.985
    Канада
    Audi Q5 2010, 3.2 Quattro
    Крышку снять не страшно, но разъёма на проводах нет. Я делал так: Пришел насос, изоляция на проводах крошится. Срезал ножом изоляцию, ту, что трубочка из лески, зачистил оба провода от крошек родной изоляции, взял медный одножильный провод диаметром 1,5мм., снял 2 куска изоляции нужной длины, разрезал её вдоль, и надел на провода. После этого немного закрутил её "винтом" и сверху обмотал черной изолентой. Получилось хорошо, и со спокойной душой поставил насос на машину.

  12. UTUG

    UTUG Властелин 8-ми колец

    7 ноя 2005
    22.121
    Allroad AKE МКПП
    Опытные, подскажите, пациент жить будет ?
    Что требуется заменить ? Поршень опережения обязательно менять, кулачковую обойму также ?
    Кто-нибудь пробовал измерять износ кольца на поршне опережения, оно имеет место быть ?

  13. UTUG

    UTUG Властелин 8-ми колец

    7 ноя 2005
    22.121
    Allroad AKE МКПП
    Саня, после появления проблем, тяга не ухудшилась ? Я про те моменты когда не колбасило ?

  14. serg72

    serg72 Живу я здесь

    24 мар 2011
    2.586
    Украина
    A6-2,5tdi Q5-3,0tfsi
    Я бы поменял кулачковую обойму+ролики+башмаки+поршень+все прокладки. На новом поршне будет новое кольцо, износ кольца не замерял.

  15. UTUG

    UTUG Властелин 8-ми колец

    7 ноя 2005
    22.121
    Allroad AKE МКПП
    Чем ролики с башмаками не угодили ? Они ведь пассивные участники создания давления.

  16. serg72

    serg72 Живу я здесь

    24 мар 2011
    2.586
    Украина
    A6-2,5tdi Q5-3,0tfsi
    Ты кстати их фото и не показал.Если на кулачковой шайбе есть задиры то и на роликах возможны.Посмотри отчет на "ниссане" там увидишь состояние роликов и шайбы.

  17. UTUG

    UTUG Властелин 8-ми колец

    7 ноя 2005
    22.121
    Allroad AKE МКПП
    Да, не показал, т.к. к ним претензий нет.
    Видимо металл ролика тверже чем на обойме, ролики целые.
    Цена роликов и башмаков не высокая, можно и поменять, но склады все только европейские, ждать больше месяца. :rollingeyes:
    Поглядел щас цену на обойму, это жесть, 400 евро ! :uhoh:

    Ниссан-овский отчет помню, там жуть какой износ везде где можно. :rollingeyes:

  18. serg72

    serg72 Живу я здесь

    24 мар 2011
    2.586
    Украина
    A6-2,5tdi Q5-3,0tfsi
    Я думаю вопрос по замене кулачковой уже отпал:D.

  19. Князь Тишины

    Князь Тишины Живу я здесь

    6 май 2009
    1.985
    Канада
    Audi Q5 2010, 3.2 Quattro
    Lа нет, нормально пёрла. Помнишь же, ездили на ней когда тросики ручника меняли.

  20. UTUG

    UTUG Властелин 8-ми колец

    7 ноя 2005
    22.121
    Allroad AKE МКПП
    Еще, подскажите, вот этот ремкомплект 1 467 045 046,
    подходит для всех насосов, не важно какая буква на конце ?

    [CUT][​IMG]
    [​IMG]
    [​IMG][/CUT]
