[Отчет][Замена жесткого диска (HDD) в MMI 3G/3G PLUS]

Тема в разделе "Мультимедиа и автозвук", создана пользователем VitaminA, 23 апр 2016.

  1. VitaminA

    VitaminA Завсегдатай

    18 янв 2014
    900
    Москва
    Q7 3.0TDI CRCA 13г
    #1 VitaminA, 23 апр 2016
    Последнее редактирование модератором: 16 июл 2019
    Друзья,
    Надеюсь, этот подробный отчет поможет произвести замену жесткого диска своими силами, он в первую очередь адресован тем, кто никогда не имел опыта в этой области…

    Несколько слов о жестком диске в MMI и о вариантах замены:

    Тип: HDD (накопитель на жёстких магнитных дисках – Hard Disk Drive)
    Форм-фактор: 2,5”
    Интерфейс: ATA - (IDE), (PATA)
    Емкость: MMI 3G – 40гб, MMI 3G PLUS – 60гб.
    Особенности: установленный в mmi жесткий диск является не стандартным, используемым в большинстве компьютеров и периферии, а специальным, так называемым AUTOMOTIVE отказоустойчивым, рассчитанным на эксплуатацию в экстремальных условиях: низко-высоких температурных режимах, при сильных вибрациях, больших высотах и т.п. Производителем установленных в MMI HDD является компания Toshiba, ее линейка автомобильных дисков, соответствующая вышеуказанным параметрам для MMI имеет на конце обозначение …. GAC:
    MMI 3G – MK4050GAC (40гб), MMI 3G PLUS – MK6050GAC (60гб) и самый емкий в линейке - MK8050GAC (80гб)

    Несмотря на всю их «экстремальность» иногда они умирают, я бы даже сказал, что рано или поздно они все умрут (( - движущиеся элементы, температурные перепады… нужно быть готовым к этому.

    К сожалению, новые диски с устаревшим интерфейсом IDE уже не выпускаются, поэтому нужно искать подходящие варианты из б/у.
    Итак, необходимо найти и приобрести жёсткий диск 2,5” IDE в исполнении AUTOMOTIVE: для MMI 3G емкостью от 40гб, а для MMI 3G Plus от 60гб.
    Под эти параметры попадают диски фирмы Toshiba и Seagate, о подходящих моделях чуть ниже…

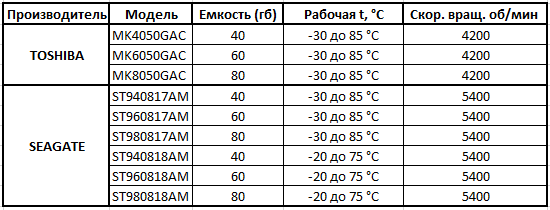

    На нижеприведенной таблице указаны диски, которые могут быть установлены в mmi,
    у Toshiba эта серия называется MK**50GAC Series™, а у Seagate EE25.2 Series™,
    причем у последней линейка делится на Extreme (–30C до +85C) и Rugged (–20C до +75C).

    [​IMG]

    Размер буфера у них одинаковый - 8мб, а, как видно из таблицы, HDD от Seagate немного быстрее,
    но это не главное - лучше всего стремиться приобрести/установить диск с более низким температурным порогом до -30С,
    ну и соответственно, в идеале, найти "свежий" - новый!

    P.S. С февраля 2016 у меня установлен обыкновенный IDE 2,5" 60гб Fujitsu MHS2060AT, выдернутый из ноутбука, пока работает,
    но это в любом случае временное решение и нужно ставить отказоустойчивый!


    1. Демонтаж HDD

    Снимаем крышку mmi, открутив все верхние винты (используем TORX T8)

    [​IMG]

    под крышкой находится DVD привод

    [​IMG]

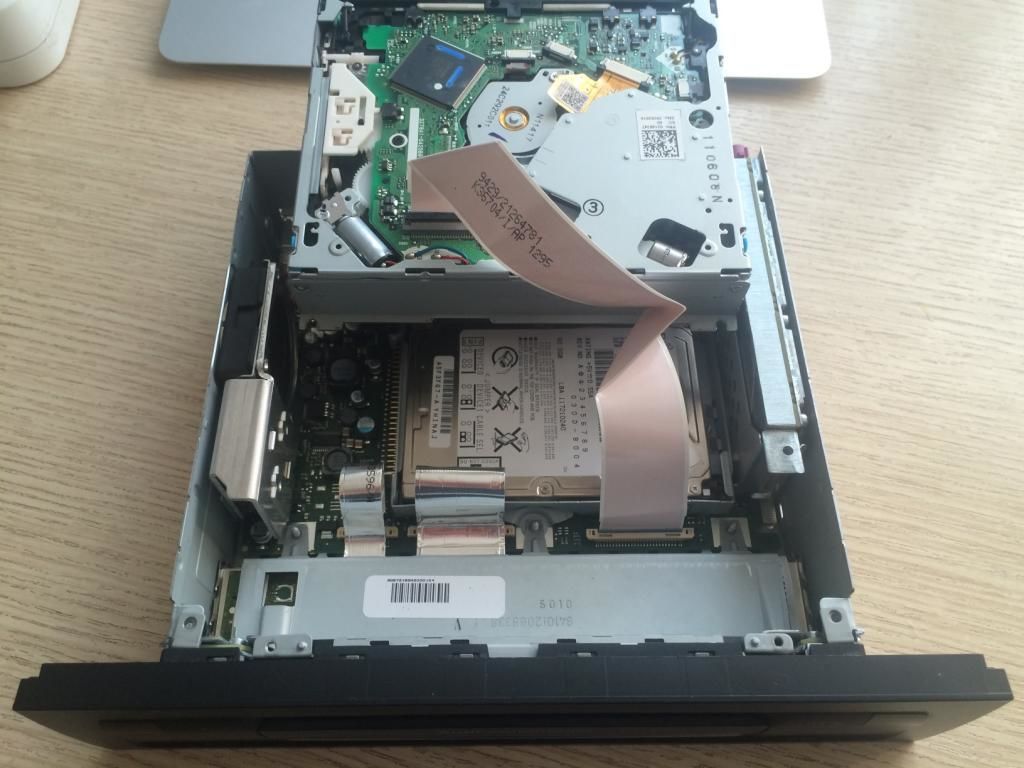

    Поднимаем DVD привод и аккуратно...

    [​IMG]

    переворачиваем его на "спину"

    [​IMG]

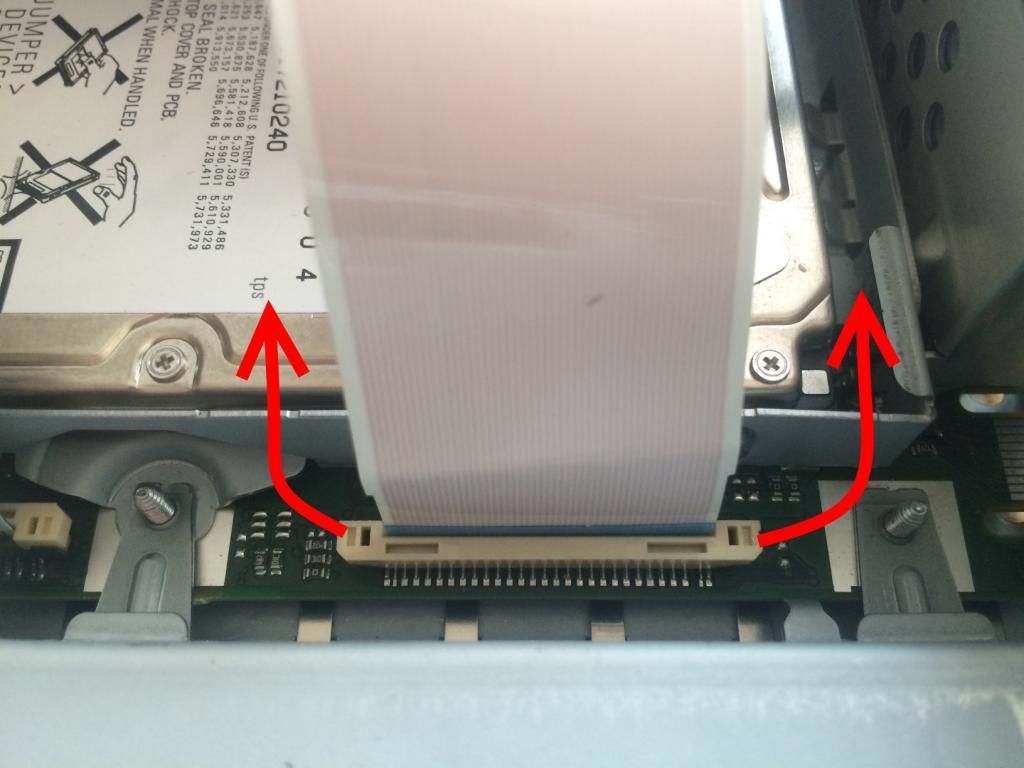

    Затем отключаем шлейф DVD привода от материнской платы,
    для этого необходимо разблокировать замок - потянуть скобу одновременно с 2ух сторон вверх:

    [​IMG]

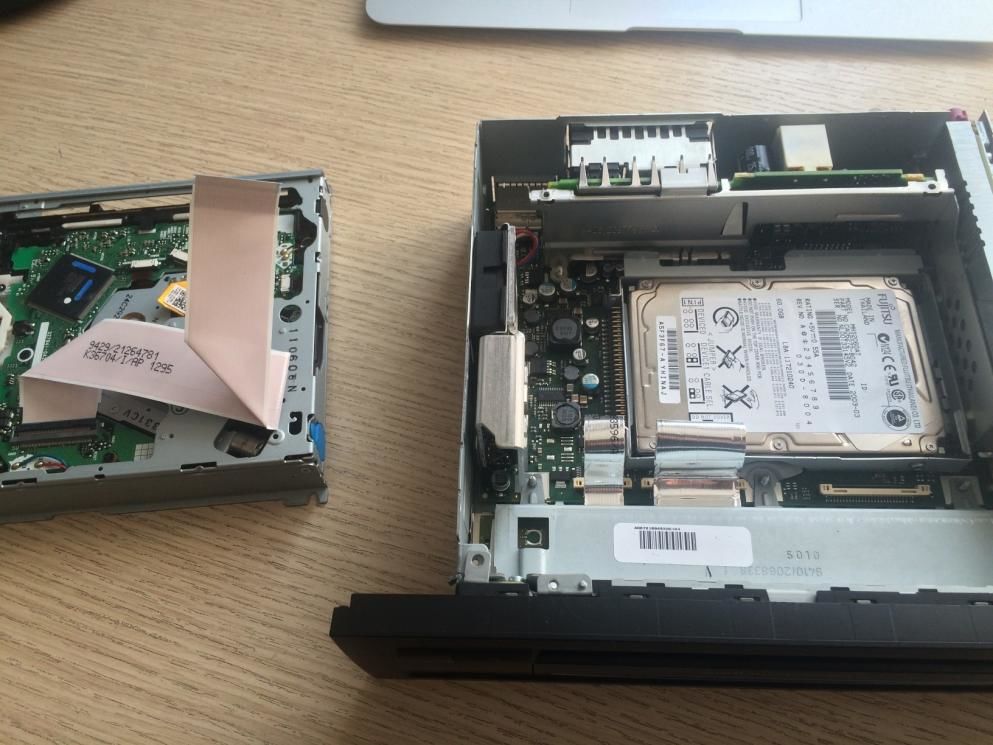

    Отключаем шлейф и откладываем в сторону DVD привод

    [​IMG]

    [​IMG]

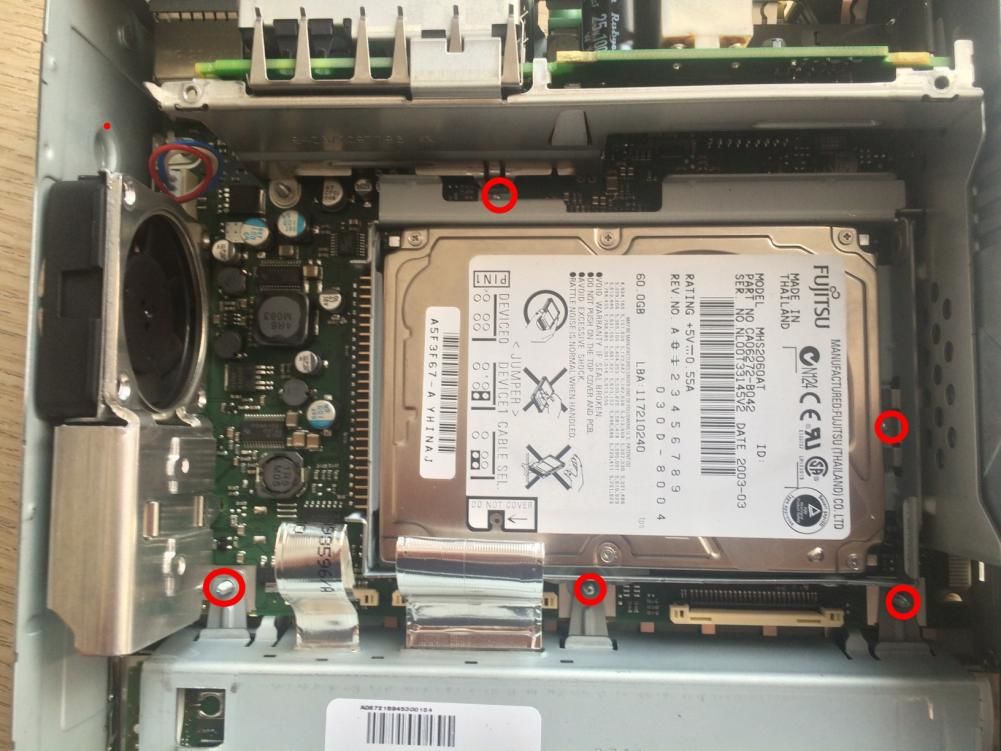

    Затем необходимо открутить винты крепления HDD и лицевой панели,
    поскольку последняя нам мешает извлечь жесткий диск из mmi.
    Смотрим на винты сверху, а откручиваем с обратной стороны...

    [​IMG]

    После откручивания вышеуказанных винтов становится видно,
    что мешает вытащить HDD из MMI "средняя нога" крепления лицевой панели,
    поскольку она находится на "ушке" крепления каркаса HDD.
    Иными словами, используется одно крепление и на панель и на каркас HDD.
    Чтобы полностью не вытаскивать лицевую панель и не отключать ее 2 шлейфа,
    тем самым их не травмируя, достаточно немного вытащить панель наружу,
    на расстояние достаточное для освобождения "уха" каркаса HDD.

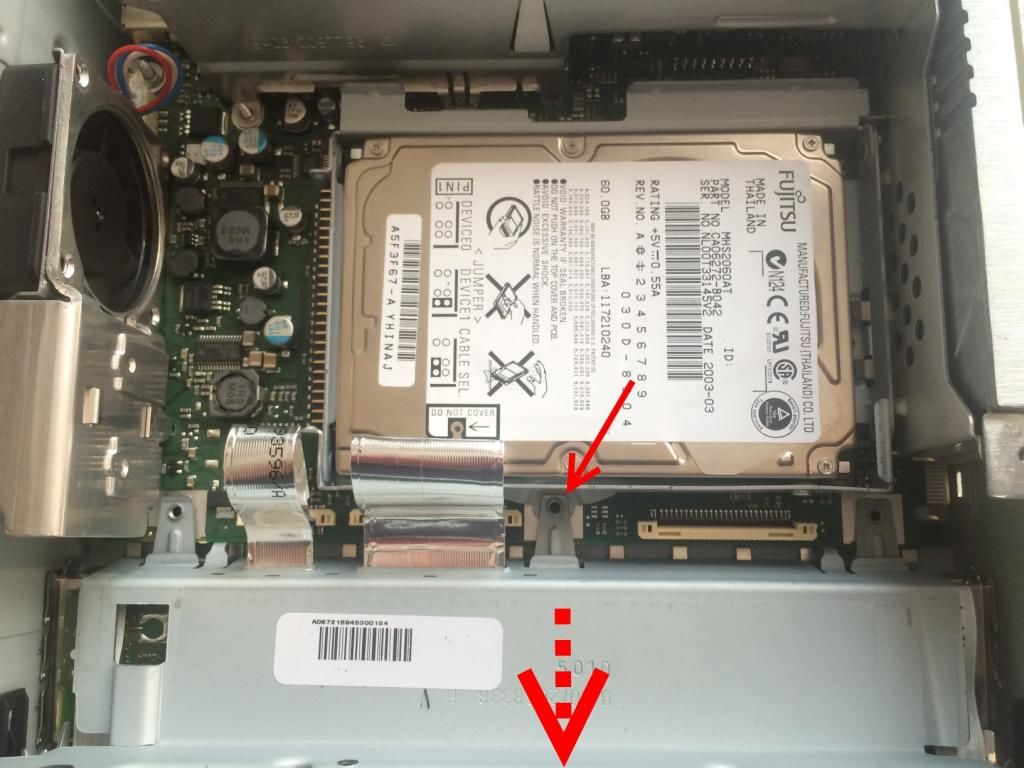

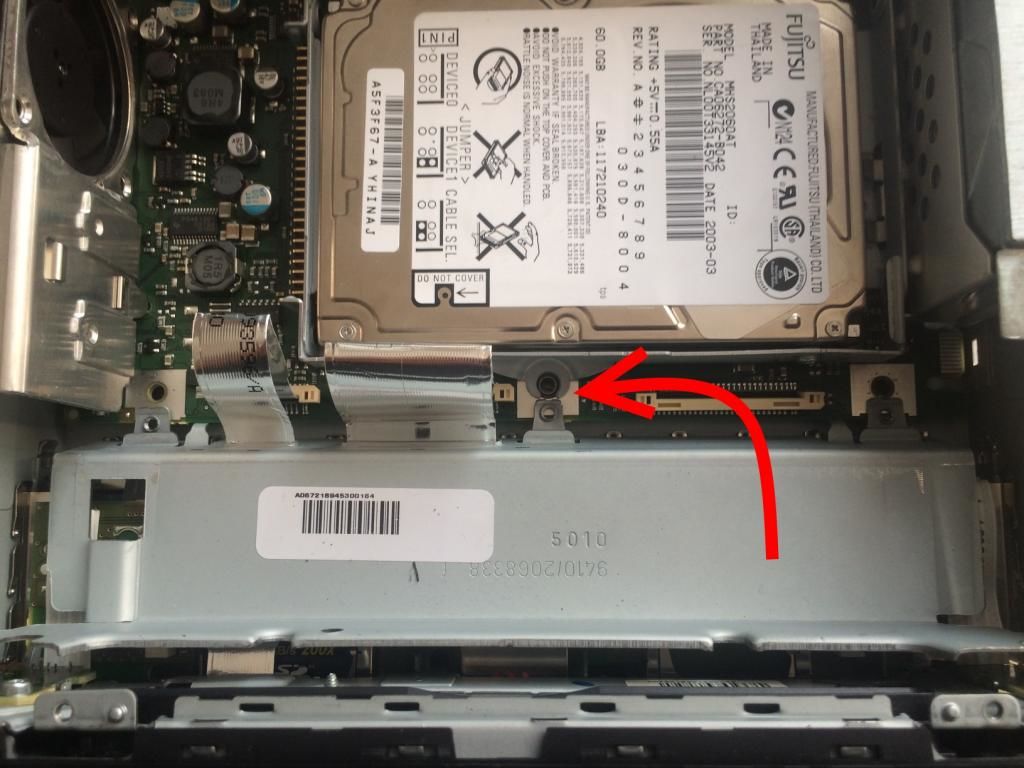

    На следующих 2ух фотках все станет понятно))

    [​IMG]

    [​IMG]

    После освобождения "уха" можно вытаскивать каркас вместе с HDD из MMI.
    Тянем вверх со стороны интерфейса диска, то есть нужно рассоединить разъем hdd
    и материнской платы (можно использовать пластиковую лопатку), начинаем именно с него,
    поскольку с противоположной стороны находится фиксатор.

    Поднимать левую-правую стороны желательно равномерно!
    Во время сборки, также необходимо лопаткой надавливать на разъем до его полного и
    плотного соединения с разъемом на мат. плате!

    [​IMG]

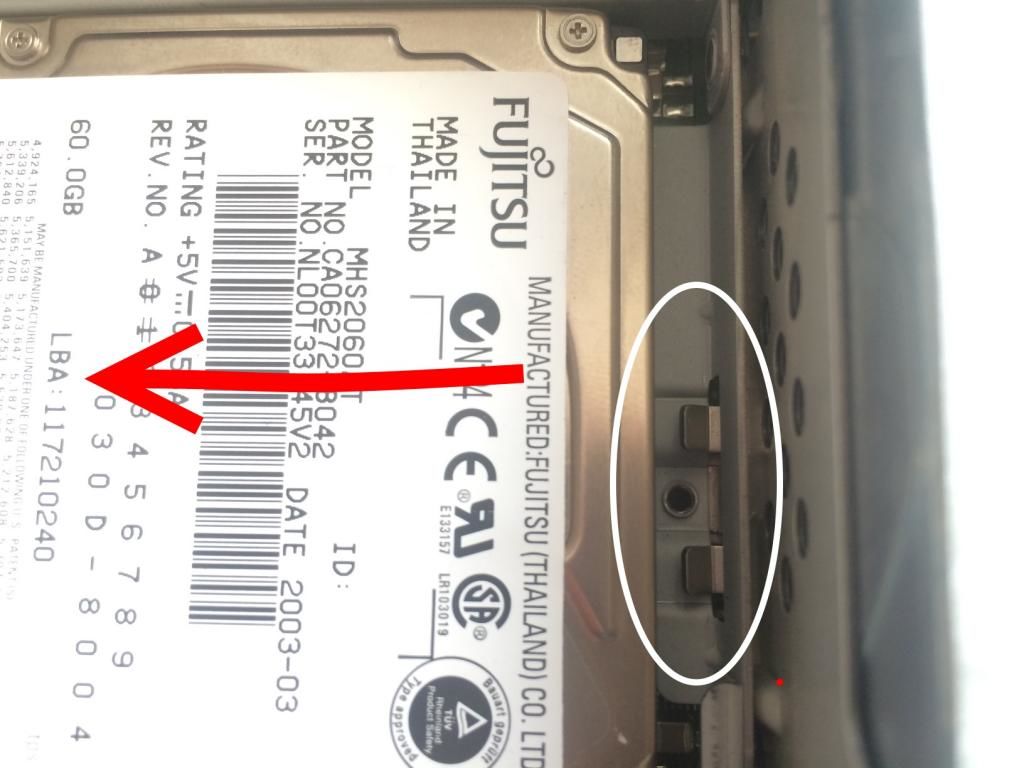

    После поднятия левой части, вытаскиваем диск из фиксатора в направлении стрелки:
    Во время сборки, также не забываем про фиксатор,
    то есть сначала заводим под него...


    [​IMG]

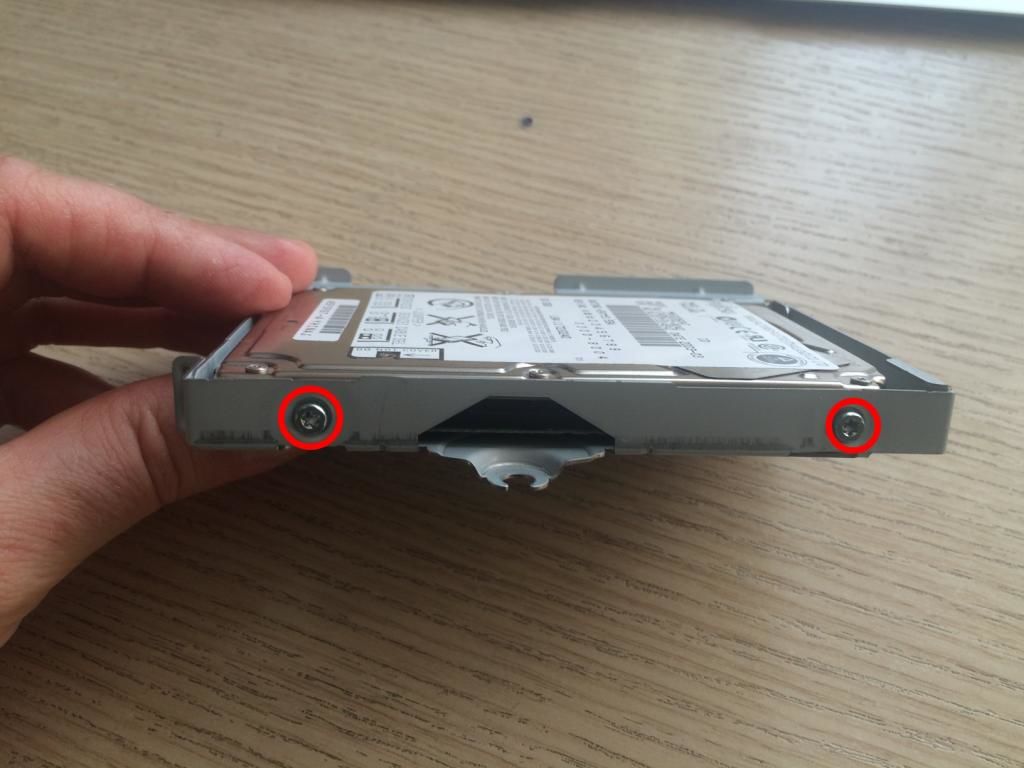

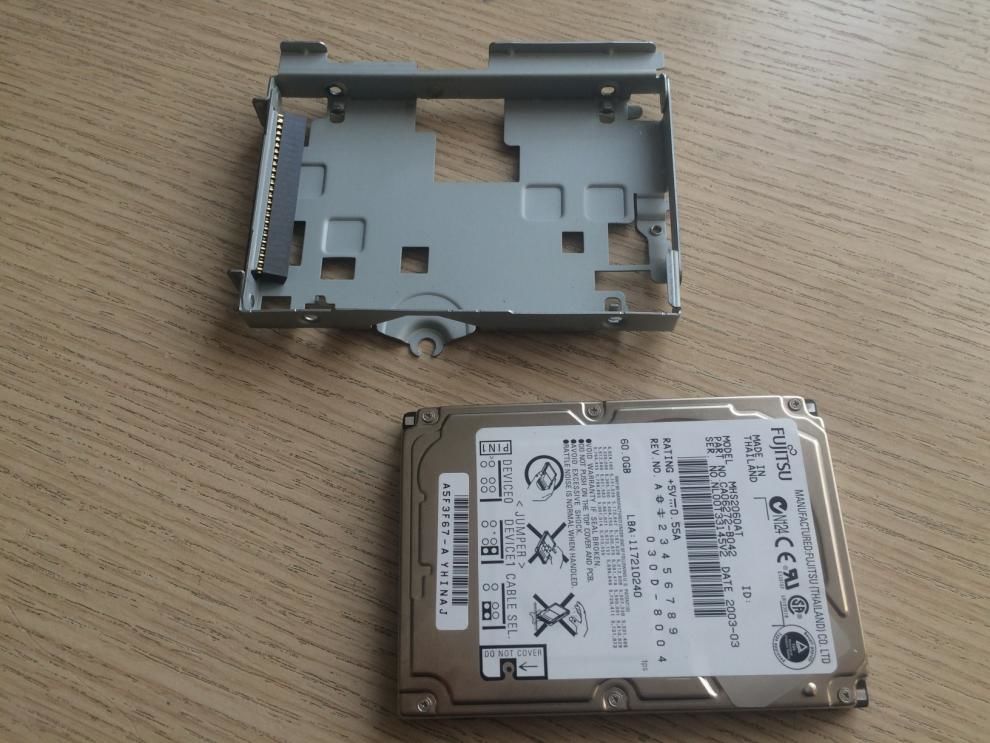

    После извлечения каркаса с диском из mmi, освобождаем сам диск от каркаса путем откручивания 4 винтов
    (2 с каждой стороны) и отсоединением углового переходника IDE.

    [​IMG]

    [​IMG]

    Итак, диск извлечен, можно приступать ко 2ой части - подключение к компьютеру,
    создание образа / клонирование на новый диск.
    (каркас диска является одновременно и радиатором для чипов на плате,
    поэтому между ними находится термопаста, которая может остаться как на чипах, так и на каркасе, сдирать ее не нужно!)


    2. Подключение к компьютеру, Создание образа, Клонирование, Восстановление на новый диск

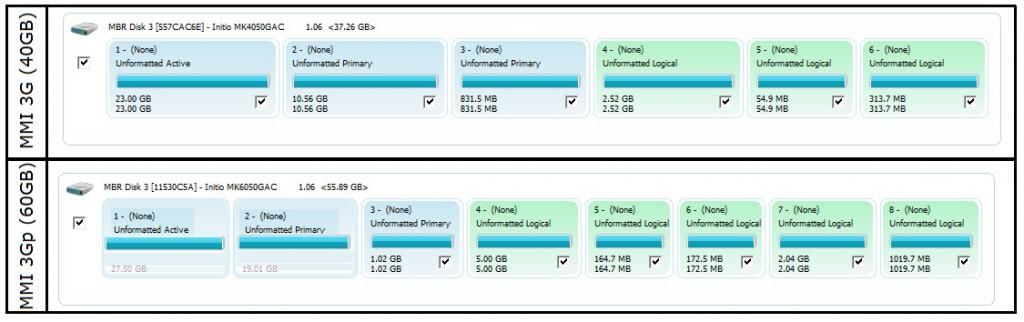

    Кол-во разделов: MMI 3G - 6, MMI 3G PLUS - 8
    [​IMG]
    Спасибо, Keldo за предоставленный скрин.

    Скачиваем и устанавливаем бесплатную версию программы Macrium Reflect Free, (спасибо Keldo за наводку) данная программа предназначена для создания и записи образов жестких дисков, бесплатной версии достаточно для этой задачи.

    Для подключения HDD к компьютеру понадобится переходник или бокс 2,5 HDD 2,5" IDE to USB 2.0.

    [​IMG][​IMG]

    Вставляем наш HDD в бокс, подключаем к компьютеру по USB и открываем программу Macrium Reflect.

    Перед началом создания образа диска необходимо произвести настройки программы:

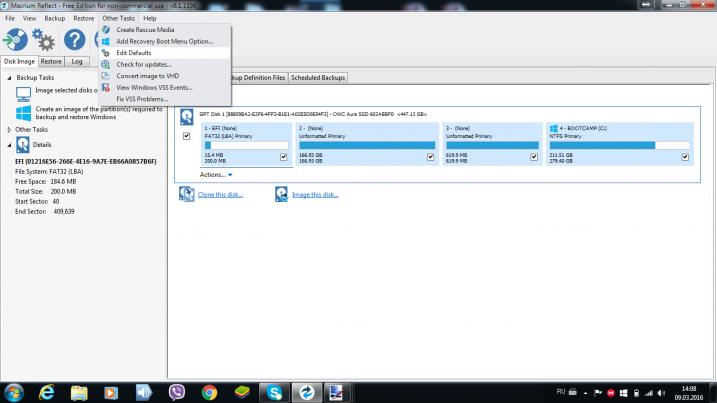

    Other Tasks -> Edit Defaults

    [​IMG]

    Backup:
    Compression -> Make an exact copy...


    [​IMG]

    Auto Verify Image -> Veify Image ... (желательно)

    [​IMG]

    Verify File System -> Backup without verifying the file system

    [​IMG]

    Cloning -> Perform a Forensic Sector Copy

    [​IMG]

    Restore:

    Убрать галку в SSD Trim -> Enable TRIM on Restore

    [​IMG]

    Master Boot Record -> Do not replace

    [​IMG]

    2.1. Создание образа

    После настройки программы, определяем из таблицы наш внешний диск и нажимаем:

    вкладка Disk Image -> ставим галку напротив внешнего диска -> нажимаем Image this disk

    [​IMG]

    Задаем путь сохранения образа и его название -> Next

    [​IMG]

    Расписание создание образа (пропускаем) -> Next

    [​IMG]

    сводная информация по настройкам перед созданием образа -> Finish

    [​IMG]

    -> OK

    [​IMG]

    Процесс создания образа....

    [​IMG]

    Завершено!

    [​IMG]

    2.2. Восстановление образа на новый диск

    Вкладка Restore -> Browse for an image (открываем наш образ) -> Restore image

    [​IMG]

    Выбираем новый диск, на который будет развернут образ
    Select a disk to restore to... -> Next

    [​IMG]

    Диск выбран -> Next

    [​IMG]

    Подтверждение на удаление всех данных с нового диска - Continue...

    [​IMG]

    Процесс восстановления...

    [​IMG]

    Восстановление завершено!

    [​IMG]

    2.3. Прямое Клонирование с диска на диск

    Для клонирования необходимо выбрать Clone this disk, затем выбрать новый диск, на который будет происходить клонирование и следовать инструкции схожей с режимом восстановления образа на диск...

    [​IMG]

    Banzay, racenostop, Zmw и 12 другим нравится это.
  2. VasilbV

    VasilbV Директор БАНи

    13 май 2008
    12.849
    Москва
    Вожак стаи
    Шикарный отчёт!
    Спасибо Вам...Виталий...за этот отчёт! Ценность его трудно переоценить )

    VitaminA нравится это.
  3. VitaminA

    VitaminA Завсегдатай

    18 янв 2014
    900
    Москва
    Q7 3.0TDI CRCA 13г
    Спасибо Вам, Василий, за тёплые слова, внимание и всестороннюю поддержку!


    Отправлено с моего iPhone используя Tapatalk

  4. M.S.A

    M.S.A Новичок

    22 мар 2015
    17
    Q7 3.0TDI 2014
    Интересно, вариант с CF + переходник CF-IDE будет работать?

  5. VitaminA

    VitaminA Завсегдатай

    18 янв 2014
    900
    Москва
    Q7 3.0TDI CRCA 13г


    Пробовали не работает, поддержка S.M.A.R.T обязательна для mmi.

    exitus нравится это.
  6. Capo regime

    Capo regime Завсегдатай

    3 фев 2009
    507
    Audi A7 3.0TDI
    #6 Capo regime, 17 май 2016
    Последнее редактирование: 17 май 2016
    Итак, залил образ диска, снятый программой Macrium Reflect
    https://mega.nz/#!C4F3haJS!QPvuCxM8jsaoJdMluz7HPKBBEfLWBEgOuXYfnj0BqiI

    Образ 3G+ без SIM рабочий, версия прошивки 900, карт 6.22.4, карты разблокированы, в Jukebox залиты 3 первые части Терминатора (бонус, хе-хе)!
    Также в образе загружено руководство пользователя Audi A7.
    Пользуйтесь на здоровье и да будут прокляты наживающиеся на чужом несчастье жадные барыги, дерущие за образ 3.000 рублей и выше!

    wapster, MexoBuk, Male и 4 другим нравится это.
  7. allrider722

    allrider722 Участник форума

    10 сен 2010
    469
    Новосибирская обл.
    Audi A64G 3TDI, Q74L 3TDI CRCA
    А для кушки этот образ подойдет?

  8. Capo regime

    Capo regime Завсегдатай

    3 фев 2009
    507
    Audi A7 3.0TDI
    А блоки навигации одинаковые?
    Руководство по эксплуатации, как минимум, надо будет перезалить.

  9. allrider722

    allrider722 Участник форума

    10 сен 2010
    469
    Новосибирская обл.
    Audi A64G 3TDI, Q74L 3TDI CRCA
    Да блоки одинаковые) Уже залил, джукбокс стал активен, просто пришлось по новой накатить прошу и карты с активатором и все окей, ну и руководство перезалил, все работает! Спасибо за образ! Будет время солью свой и выложу, будет для Q7 с 3GP))

  10. RRomario

    RRomario Старожил

    17 янв 2010
    7.782
    Санкт-Петербург
    Allroad 3,0TDI '09
  11. kibsoft

    kibsoft Участник форума

    18 ноя 2012
    434
    Эстония
    Q7 3.0 CASA 10г.
    #11 kibsoft, 31 июл 2016
    Последнее редактирование: 3 сен 2017
    диски попрежнему выпускаются, ибо даже в поледние MMI3G+ в 2015 году надо было что-то ставить заводу. а ставили на последние версии MMI вот эти диски https://www.hgst.com/sites/default/files/resources/Endurastar_J4K100_N4K100_0.pdf , размером 80гб

  12. Fomich85

    Fomich85 Новичок

    9 июл 2014
    63
    Q7 3.6 07г.
    Ребята! Нужен срочно образ диска MMI 3G Plus Q7. Диск и информацию на нем не восстановить!

  13. allrider722

    allrider722 Участник форума

    10 сен 2010
    469
    Новосибирская обл.
    Audi A64G 3TDI, Q74L 3TDI CRCA
    Образ предоставлен выше. Заливай его на диск и потом по новой накатывай прошивку свою и карты

  14. Fomich85

    Fomich85 Новичок

    9 июл 2014
    63
    Q7 3.6 07г.
    Может есть ссылка на торрент? Не могу разобраться как скачать, пишет превышен лимит!

  15. Fomich85

    Fomich85 Новичок

    9 июл 2014
    63
    Q7 3.6 07г.
    Ребятки! Побежал Ставить HDD в машину. по результатам отпишусь!

  16. ASheff

    ASheff Заблокирован

    24 окт 2009
    32.906
    A4\B6 1.8TQ AT 04г
  17. allrider722

    allrider722 Участник форума

    10 сен 2010
    469
    Новосибирская обл.
    Audi A64G 3TDI, Q74L 3TDI CRCA
    Брал себе такой ССД в кушку, залил образ, как то он криво работает этот ссд, мми перезагружается постоянно, вкорячил обратно винт и норм...

  18. VitaminA

    VitaminA Завсегдатай

    18 янв 2014
    900
    Москва
    Q7 3.0TDI CRCA 13г
    Подтверждаю, год назад пытался подружить PATA KingSpec с MMI, проработал минут 10, дальше залипание->перезагрузка->отваливание (mmi перестает видеть smart), подозреваю связано с внутренним алгоритмом софта, то ли засыпает, то ли еще чего... Экспериментировал один раз и забил болт, заказав новые hdd c eBay.

  19. ASheff

    ASheff Заблокирован

    24 окт 2009
    32.906
    A4\B6 1.8TQ AT 04г
    Это был пример, можно другой взять.

  20. VitaminA

    VitaminA Завсегдатай

    18 янв 2014
    900
    Москва
    Q7 3.0TDI CRCA 13г
    Можно, но не будет ли того же 0-го эффекта... я пробовал разные варианты,
    и SSD mSata, и СF через IDE переходники - не работает(
    Был бы стенд дома с mmi'йкой, можно было бы поковыряться, а так в машину не набегаешься)
    P.S.
    Один головастый товарищ из клуба упомянул, что будет пробовать Kingspec подружить, у него дома стенд, ждем...
