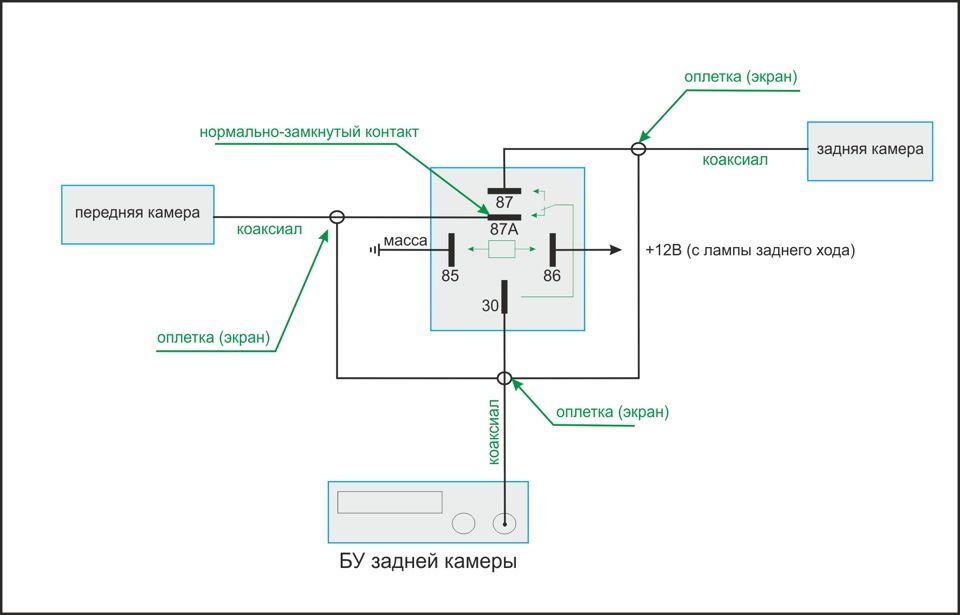

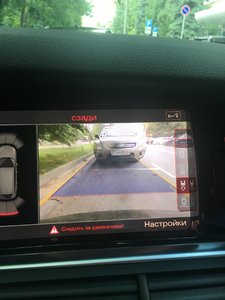

Друзья, хочу поделиться успешным и очень бюджетным решением (2-3 тыс руб) по установке камеры переднего вида на Audi Q7. Установка может быть произведена на любые модели штатно оснащенные камерой заднего вида. Идея не моя, автор не известен и заимствована на просторах интернета... Спасибо за помощь Maxjpoll. Идея заключается в подмене видеосигнала с задней камеры на сигнал передней, поступающего в блок управления (БУ) камерой, при определенных условиях... Картинка с передней камеры будет отображаться всегда при активированном парковочном ассистенте, а задняя только при режиме АКПП "R", таким образом активация включение передней камеры производится при нажатии кнопки ассистента "P" или при переводе селектора из режима "R" в любой другой, а выключение при наборе скорости выше 10км/ч (просто отключается парковочный ассистент). Смена сигнала на нужную камеру осуществляется простым 5-контактным реле, подача управляющего +12В на реле поступает от фонарей заднего хода (13й контакт блока комфорта). Схема подключения: В обычном состоянии на вход БУ подается сигнал с передней камеры (нормально замкнутый контакт 87а), при включении задней передачи на реле подается +12В и на вход в БУ подается сигнал с задней камеры (контакт 87). Соответственно при включении передачи R, как и обычно включается задняя камера (+12В от ламп заднего хода переключает реле и задействует 87 контакт), затем при включении передачи D на экран выводится передняя камера (отсутствие +12 нормально замкнутый контакт 87а) после набора скорости автоматически отключается. Для подключения в "разрыв" между БУ и камерой заднего вида необходимо использовать провод FAKRA мама-папа, разрезав его на 2 части. Это коаксиальный провод, он же соединитель антенны VAG 000 098 703. Таким образом, мама провода подключается к БУ камеры, а папа в разъем идущей от задней камеры, между разрывом - соединение с реле и сигнал с передней камеры. Оплетка (минус) между 3мя проводами видеосигналов (1.провод БУ камеры :: 2.провод от задней камеры :: 3.провод от передней) соединяется между собой. Материалы к закупке: - камера переднего вида с Aliexpress, при заказе указать тип камеры в зависимости от марки авто, см. спойлер ниже. Спойлер: Заказ на AliExpress при оформлении заказа необходимо выбрать правильный тип камеры в зависимости от марки авто: type 1: Q5 type 2: Q3 type 3: Q7 type 4: A6 type 5: A4 a также заказать камеру не с простой матрицей! А, а-ля с Sony CCD, которая дороже на 3$))) при этом, де-факто, при получении обнаружилась значительно лучше картинка, как по разрешению, так и по углам обзора, с отсутствием эффекта рыбьего глаза и т.д. В самом магазине нет возможности произвести выбор между обычной и Sony, поэтому задав вопрос продавцу в сообщении - как ее заказать, получил ответ в виде ссылки на товар "дополнительная оплата за транспортировку" стоимостью 1$ в рублевом эквиваленте, с просьбой положить этот товар в трехкратном размере (3$) в корзину вместе с камерой! Так и сделал, подписав в комментариях к заказам, что (additional payment for the SONY CCD). Ниже ссылки: Доп. плата за Sony Камера пер. вида - провод VAG 000 098 703 - 5ти контактное реле с ответным разъемом - коаксиальный провод с разъемом RCA (тюльпан) (желательно маму, если нет использовать соединитель) - гофра с разрезом 3 метра, d=10мм - набор стяжек - 2 набора термоусадочных трубок - провод соединительный несколько метров, сечением 0,35-0,5мм - пин в колодку предохранителей 000979023E - 5А предохранитель - пару концевиков - клеммы "масса" - изолента для внутренних работ - изолента для наружных работ Этапы изготовления проводки и соединения с реле: - развальцовываем и демонтируем крепление массы с провода VAG - разрезаем на 2 части, зачищаем изоляцию и готовим к пайке центральную жилу и оплетку - припаиваем к центральной жиле и к оплетке провода, изолируем термоусадкой - делаем проводку в соответствии со схемой - изолируем и получаем: Протяжка из моторного отсека в салон: Я проводил провод по левой (водительской) стороне, справа мне не удалось быстро и просто добраться до муфты между моторным отсеком и салоном! Чтобы протянуть провод сквозь резиновую муфту, находящуюся под рулем слева, необходимо использовать острую струну или что-то подобное, я использовал леску от гофры. Чтобы добраться до муфты необходимо снять 2 накладки под рулём. Итак муфта находится под торпедо слева и имеет овальную форму, я протыкал ее в верхней части, чтобы сразу попасть в верхнюю часть моторного отсека, а также ниже идет, мешающий проводке основной жгут проводов. Вытягивание провода через эту резиновую муфту требует такого усилия, при котором тонкий китайский провод, идущий с камерой в комплекте, сразу же порвется! Поэтому делаем свой 4-х жильный провод из хороших и прочных соединительных проводов, например МГТФ, который будем протягивать через муфту, а потом соединять с китайским проводом, это также даст нам возможность перенести местоположение соединения видеосигнала (тюльпана) и dc-dc (12v-5v) преобразователя, который находится на китайском проводе из моторного отсека в салон! Протягиваем наш провод и соединяем-изолируем 4 контакта (я паял) в моторном отсеке и в салоне: Монтаж камеры и проводка гофры в моторном отсеке: Особо писать нечего, все видно на фотках... убираем провод камеры в гофру, крепим за бампером к шлангу и далее по правой стороне. здесь соединяем разъем, изолируем и убираем в гофру. Данное местоположение разъема камеры оптимальное, с точки зрения быстрой замены-демонтажа, при выходе из строя последней! В салоне под рулем делаем такое же соединение и подключаем +12V к проводу камеры, берем с колодки предохранителей слева, самая нижняя черная колодка, на ней + только при зажигании. +12В на реле от блока комфорта (включение задней передачи/лампы заднего хода) +12В на реле включение задней передачи/лампы заднего хода берем от блока комфорта II (номер 6 на рисунке), 13й пин на единственном разъёме, красно-зеленый провод: Массу на реле берем рядом с блоком камеры, (шпилька с гайкой), используем провод с концевиком массы. Вход видеосигнала на БУ камеры - самый нижний разъем. Тянем провод RCA по салону слева по порогу и в багажник справа. Подключаем нашу косу в соответсвии со схемой-фотографией и наслаждаемся результатом!

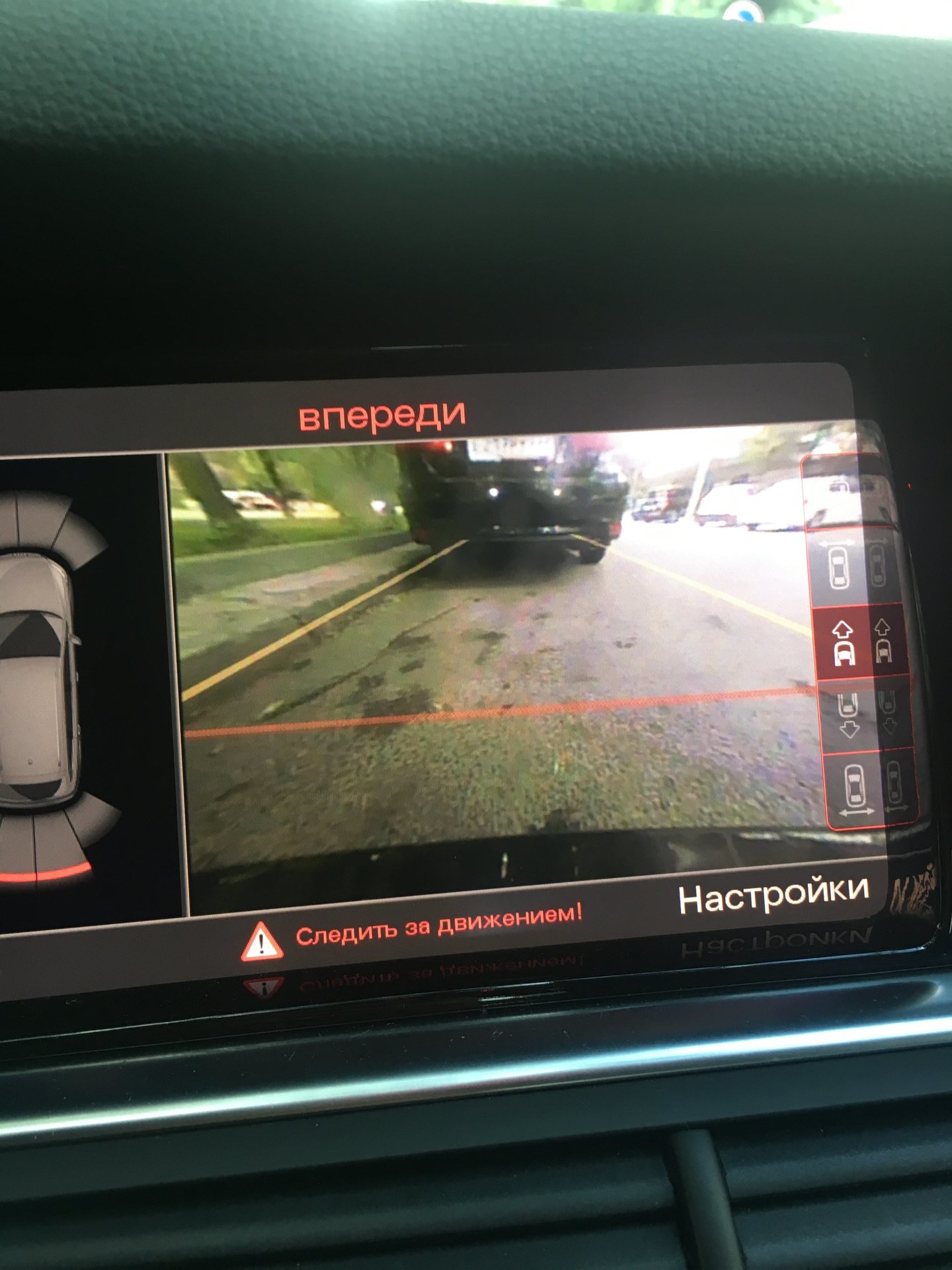

Супер вышло ))) в дополнении скажу - вот так как я - https://www.drive2.ru/l/478461281993490820/ делать не надо ))) купите доп шнур ... Изображение с камеры очень неплохое, лучше оригинальной задней камеры - что странно ...
Возможно удобнее камеру разместить по-выше, например под кольцами, а то изображение как из подвала - не комфортно мне кажется.
С позволения автора темы предложу камеру...которую заказывали по ссылке из первого поста... Абсолютно новая в коробочке 800руб.
Спасибо! Отличный отчёт. Только по камере вопрос какую брать NTSC или PAL, с линиями или без? И на дорейсталинг с MMI2HIGH со штатной камерой подойдёт? Спасибо.
- NTSC - она без линий, там проводок на ней замкнутый, если его разорвать, то линии будут - абсолютно бесполезные. - продавцу по ссылке в шапке написать, что хочу Sony, (+3$) он вышлет ссылку на доплату в виде транспортировки (1$), нужно ее положить в 3-х кратном кол-ве (итого 3$) в корзину вместе с камерой. - на дорейсталинг с MMI2HIGH подойдет.
Подскажите пожалуйста решение вопроса по установке камеры переднего вида(Китай) в Audi Q7 2011 года , проблема в том ,что по обычной схеме установке через реле и блок задней камеры бьёт ошибку короткое замыкание на массу и не работает( в машине есть штатная камера заднего вида), подключали несколько разных ,но не одна не работает..... Что я делаю не так?
Подскажите общую длину проводов какую делать, чтоб без проблем соединить? и клемма массы в багажнике и впереди на какой размер - диаметр? спасибо.
Хочу вставить свои 5 копеек. Касаемо шнура RCA найти с разъёмом практически не реально, все шнуры продаются с штекерами, есть переходники, но провода в них настолько тонкие, что возникают сомнения что они выдержат пайку, по этой причине в радиодеталях я приобрёл разъём RCA и каоксеальный провод, с экраном и внутренней жилой из многожильного провода, припаял провод к разъёму и получил желаемый RCA разъём с нормальной толщиной внутренней жилы к которому можно припаяться. Ещё одно сразу берите металлический разъём RCA с пластиком много возьни может оплавиться во время пайки(я так пару штук сгубил). И ещё одно, ответный разъём реле бывает двух типов, стоит выбрать с более тонкими проводами, опятьже удобнее паять.
Все установил по схеме. Камеру заказал у того же поставщика. Все заработало. Но не надолго. Минуты через полторы изображение зарябило и отключилось. Причем обе камеры. После отключения зажигания и последующего включения все опять работает, но с каждым разом все меньше и меньше. Может кто подскажет в чем может быть причина? Может в некачественной камере?
