Привод багажника на седан A6,C5

Тема в разделе "Мультимедиа и автозвук", создана пользователем eddy047, 10 ноя 2010.

Подписаться Ответить в теме
  1. eddy047

    eddy047 Новичок

    7 ноя 2010
    98
    А6/С6, 2.0tdi,2005
    #1 eddy047, 10 ноя 2010
    Всем доброго времени суток! Езжу на работу и приходится пересекать несколько пунктов охраны. Соответственно на каждом выйди и открой багажник.Как было бы клево- нажал на кнопку выхода дополнительного канала сигнализации- багажник открылся, нажал еще раз- багажник закрылся! ВНИМАНИЕ ВОПРОС!!! Кто нибудь делал или может спроектировать сиё чудо? Буду очень признателен за какие либо идеи в осуществлении этого проекта (Привода, тяги, пружины, электросхемы, защита- интересно все! Буду складывать по кусочкам и идти к своей цели! Всем заранее спасибо за помощь! Олег.

  3. Yan-S

    Yan-S Живу я здесь

    7 авг 2008
    1.875
    Есть.
    #2 Yan-S, 10 ноя 2010
    ну ты и жесткий колхознег!))) Но если все получится, тебе респект и уважуха!))) Буду следить!

  4. lex_spb

    lex_spb Завсегдатай

    16 окт 2008
    749
    Audi А4/B6 1.8T 04г
    #3 lex_spb, 10 ноя 2010
    <OBJECT width="470" height="353"><PARAM name="movie" value="http://video.rutube.ru/be44daddf50aa3c416b71aa9ff48194d"></PARAM><PARAM name="wmode" value="window"></PARAM><PARAM name="allowFullScreen" value="true"></PARAM><EMBED src="http://video.rutube.ru/be44daddf50aa3c416b71aa9ff48194d" type="application/x-shockwave-flash" wmode="window" width="470" height="353" allowFullScreen="true" ></EMBED></OBJECT>

  5. lex_spb

    lex_spb Завсегдатай

    16 окт 2008
    749
    Audi А4/B6 1.8T 04г
    #4 lex_spb, 10 ноя 2010
    я такую штуку себе поставил ... ну а закрытие калхозить дороговато получается но некие мысли по этому поводу есть ...

    например от авосемь можно накалхозить ... ну и еще у многих машин есть авто закрывание ...

  6. nick222

    nick222 Живу я здесь

    18 мар 2009
    1.596
    A4 B6 TQ
    #5 nick222, 11 ноя 2010
    что нужно для того чтобы так открывалось? по пунктам? :)
    можно в личку

    Stop hovering to collapse... Click to collapse... Hover to expand... Нажмите, чтобы раскрыть...
  7. lex_spb

    lex_spb Завсегдатай

    16 окт 2008
    749
    Audi А4/B6 1.8T 04г
    #6 lex_spb, 11 ноя 2010

    петли и пружины от рестайлинга ...

  8. VasilbV

    VasilbV Директор БАНи
    Команда форума

    13 май 2008
    13.769
    Москва
    Вожак стаи
    #7 VasilbV, 11 ноя 2010
    а на а6 с5 так можно?

    Stop hovering to collapse... Click to collapse... Hover to expand... Нажмите, чтобы раскрыть...
  9. hamann1981

    hamann1981 Завсегдатай

    19 апр 2008
    958
    кукурузер 120-ый
    #8 hamann1981, 11 ноя 2010
    тоже интересно, за с5-ую.

  10. lex_spb

    lex_spb Завсегдатай

    16 окт 2008
    749
    Audi А4/B6 1.8T 04г
    #9 lex_spb, 11 ноя 2010
    в пассат клубе народ переделывал такие петли и петли от джетты новой и ставили на пассат ... я думаю и на сэпять тож можно сделать ...

  11. TheCherepah

    TheCherepah Старожил

    1 дек 2009
    5.679
    Мурманская обл.
    S
    #10 TheCherepah, 11 ноя 2010
    номера петель и пружин дашь? можешь сфотать петлю крупно, чтоб рассмотреть, как там пружина располагается?

    Stop hovering to collapse... Click to collapse... Hover to expand... Нажмите, чтобы раскрыть...
  12. hamann1981

    hamann1981 Завсегдатай

    19 апр 2008
    958
    кукурузер 120-ый
    #11 hamann1981, 11 ноя 2010
    пологаю это оно самое...

    пружина 4F5 827 665 A

    Петля крышки левая 8E5 827 301 G

    пс. могу ошибаться.

  13. Митяй

    Митяй Завсегдатай

    5 ноя 2004
    686
    Уже не ауди :(
    #12 Митяй, 12 ноя 2010
    Тема была уже такая, глаза поднимите.

    Stop hovering to collapse... Click to collapse... Hover to expand... Нажмите, чтобы раскрыть...
  14. eddy047

    eddy047 Новичок

    7 ноя 2010
    98
    А6/С6, 2.0tdi,2005
    #13 eddy047, 30 май 2012
    Да, ни одного дельного предложения. Прискорбно((.
    А между тем я отмел уже, своих неудачных 2 варианта.
    Один пневмо- 5 бар мало.

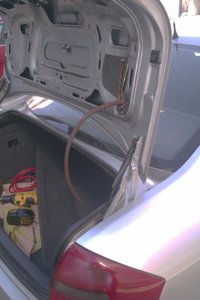

    Второй- я изготовил рычаг который дугой заходит в багажник и приводится реечным стеклоподьемником. Отмел потому что внутр. Профиль крышки багажника под нагрузкой в концевых положениях стремно играл(выгибался).
    Зато последний проэкт похоже, что воплотиться в жизнь. Надеюсь через 2-3 недели будет работать чистовой вариант. Не знаю как выложить видео, так вто учите)

  15. eddy047

    eddy047 Новичок

    7 ноя 2010
    98
    А6/С6, 2.0tdi,2005
    #14 eddy047, 30 май 2012
    фото процессов)


    Вложения:

    • IMAG0294.jpg
      Размер файла:
      42,5 КБ
      Просмотров:
      492
    • IMAG0303.jpg
      Размер файла:
      25,2 КБ
      Просмотров:
      447
    • IMAG0304.jpg
      Размер файла:
      29,7 КБ
      Просмотров:
      370
    • IMAG0305.jpg
      Размер файла:
      27,1 КБ
      Просмотров:
      360
  16. eddy047

    eddy047 Новичок

    7 ноя 2010
    98
    А6/С6, 2.0tdi,2005
    #15 eddy047, 30 май 2012
    И еще...


    Вложения:

    • IMAG0373.jpg
      Размер файла:
      56,1 КБ
      Просмотров:
      445
    • IMAG0378.jpg
      Размер файла:
      69,8 КБ
      Просмотров:
      357
    • IMAG0394.jpg
      Размер файла:
      49,9 КБ
      Просмотров:
      352
    • IMAG0395.jpg
      Размер файла:
      59 КБ
      Просмотров:
      481
  17. eddy047

    eddy047 Новичок

    7 ноя 2010
    98
    А6/С6, 2.0tdi,2005
    #16 eddy047, 30 май 2012
    Последнее редактирование: 31 май 2012
  19. Parenj

    Parenj Живу я здесь

    30 май 2007
    2.895
    A4 avant 1.9AFN 98
    #17 Parenj, 31 май 2012
    Что взято за основу? Электропривод антенны? Опиши идею.

    Stop hovering to collapse... Click to collapse... Hover to expand... Нажмите, чтобы раскрыть...
  20. Audi 777

    Audi 777 Завсегдатай

    11 июл 2011
    568
    A6 4B C5 2.7 T
    #18 Audi 777, 31 май 2012
    шикарно,я первый в очередь.

  21. АндрейР

    АндрейР Желаю чтобы все!
    Команда форума

    19 апр 2004
    63.945
    Москва
    A3\8P\2,0Т\Q
    #19 АндрейР, 31 май 2012
    Лень-двигатель прогресса...это точно.

    Stop hovering to collapse... Click to collapse... Hover to expand... Нажмите, чтобы раскрыть...
  22. eddy047

    eddy047 Новичок

    7 ноя 2010
    98
    А6/С6, 2.0tdi,2005
    #20 eddy047, 31 май 2012
    Кроме лени есть еще нежелание тащить лишнюю грязь в салон, особенно по зиме и зашарпывать обивку сиденья.

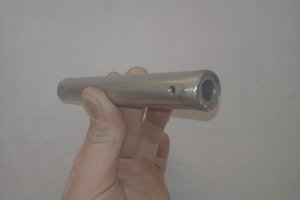

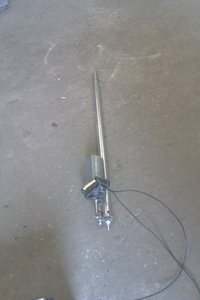

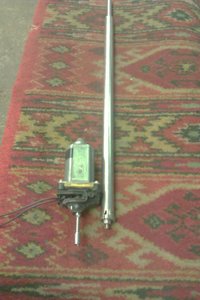

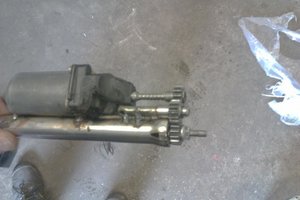

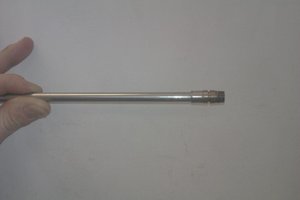

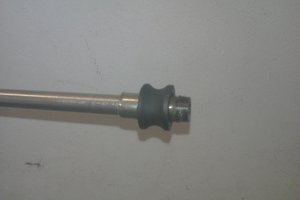

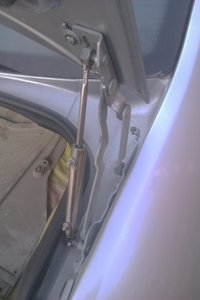

    по поводу конструкции по сути это линейный актуатор ...За основу взята гидравлическая нержавеющая толстостенная(1.5мм) бесшовная трубка. С одного конца я запрессовал подшипник. Дальше взята шпилька 8 примерно такой же длинны проточил один краи 20 мм, на половину проточки нарезал резьбу 6, посадил его в подшипник за ним шестерню и гайку. Дальше взял такую же трубку меньшего диаметра,чуть длиннее к торцу прварил гайку и согнал по шпильке в трубку большего диаметра. в торце между трубками вставил выточеную пластиковую втулку. Привод взял от стеклоподьемника. отпилил все лишнее)) прихватил сваркой к трубке. через промежуточную шестерню от привода вращение передается на шпильку, которая гоняет гайку с маленькой трубкой вверх-вниз.
