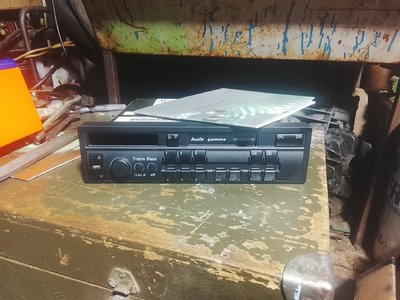

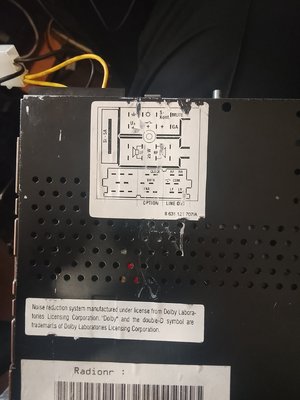

Коллеги, всем доброго времени суток. Никогда бы не подумал, что с этим у меня возникнут вопросы, но тем не менее. Недавно приобрел магнитолу Audi Gamma CC в отличнейшем состоянии и с оригинальной инструкцией. Начал разбираться с подключением и наткнулся на довольно противоречивую информацию, а именно с подключением основного разъема с питанием. С выводами массы, подсветки, антенны, GALA, MUTE, Ub+ все понятно. A вот с оставшимися двумя пинами я чёт подзавис. S-kont и ещё один +. Я так полагаю, что S-kont идёт к замку зажигания на клемму на которой появляется + при вставленном ключе. А вот с оставшимся плюсом что делать? Кто-то говорит подключить к 30 клемме, кто-то к 15... Я его сейчас посадил на 30. Магнитола, вроде, включается но я не уверен на счёт правильности сделанного. Второй момент. Не знаю баг это или кто-то прошивку хакнул, но после длительного полного обесточения мафон не просит ввести PIN. И по дополнительному разъему может кто подскажет для чего используются пины DATA, CLOCK и ENA?
Они подключаются к БК. Совершенно верно. В Гаммах там обычно плюс на внешний усилитель. Надо глянуть записи для уточнения.
или на антенну (как мне подсказал ИИ). можно поискать схему (может и найтись) - чтоб самостоятельно додумать. планируешь добавлять блютус? если да - то какой?
В общем, экспериментальным путем было выяснено, что даже при наличии ключа в замке и отсутствии напряжения на выводе, который обозначен как просто "+" магнитола не включается. Оставлю его на 30 клемме. Если вытащить ключ из замка магнитола выключается, но если ее выключить, а потом включить кнопкой, она будет работать и без ключа. Я так понял, что это так и должно быть? Как раз сегодня установил. Брал самый обычный XY-BT-MINI HW-770. Схему именно на свою модель магнитолы не нашел, нашел похожую, но она тоже пригодилась. Выход блютуза подключил ко входу на селекторе сигналов вместо выхода от AM модуля. Поскольку вход там монофонический, на блютуз модуле пришлось объединить левый и правый канал в один. Зато минимум колхоза, с платы убрал лишь один конденсатор, а сам модуль подпаял к основной плате. Оттуда же взял массу и +5в, которые появляются при включении магнитолы.
