Follow Me/Comming Home Function

Тема в разделе "Отчеты", создана пользователем _bR, 14 окт 2012.

  1. _bR

    _bR Участник форума

    21 авг 2011
    209
    A4 B14 = B6+B8 TDi
    #1 _bR, 14 окт 2012
    Последнее редактирование: 14 окт 2012
    Речь в этой записи пойдет об установке данной функции.

    А началось все с того, что в городе котором я живу есть такая штука, как полярная ночь и домой от машины иногда темно идти.

    Пару раз встречал на eBay универсальный модуль. Но колхозить здесь не хотелось по нескольким причинам и основная - не понятно как это чудо питалось бы. Может одним прекрасным утром оно бы посадило весь аккумулятор! Что крайне не желательно :)

    Тогда выбор пал на штатный метод. Поиск установки по русским форумам ничего не дал. Зато нашел на норвежском (а там в свою очередь нашли на датском).

    И так, что мне понадобилось для установки:
    - Выключатель Follow Me/Comming Home Function (далее FH/CH). Номер детали: 8E1 919 094 A (ВНИМАНИЕ. Номер для машин с ручным корректором фар!)
    - Модуль центральной электроники 8E0 907 279 F
    - Гаечные ключи на 8 и 10. Хотя всегда хорошо иметь хороший набор инструментов со всевозможными torx, гаечными ключами и отверточками при разбороке авто :)
    - 1 метр провода сечением 0.35мм^2

    Установка.
    Те кто решится на такое же, сначала могут проверить свой блок центр.электроники с помощью VAG-COM. Если он с буквой F, то успех. Если же нет, то придется его где-то доставать. Потому что нужен именно блок с номером ...279 F! Другие работать не будут. У меня был с ...279 F, что тоже, как и F-модуль является High Line версией. Однако с моим модулем FH/CH не работал!

    И так для начала нам надо будет подключить VAG-COM и записать старую кодировку (например моя 00102). После этого мы готовы к замене старого модуля. Снимаем клемму(ы) с аккумулятора. Затем снимаем водительский карман.

    [​IMG]
    На фотографии можно увидеть где располагается блок центр.электроники - коробочка над педалью сцепления

    Как его снимать, уже много где рассказывалось. После этого откручиваем ключом на <B>8</B> 2 болта держащие коробку с предохранителями.

    [​IMG]

    После этого снимаем отодвигаем вниз ее, отжав защелки сверху и снизу. Все легко.

    После этого откручиваем 2 болта ключом на 10, держащие блок центральной электроники.

    [​IMG]
    Предохранители внизу. Есть доступ к блоку. Без откручивания предохранителей - блок не снять. Да и не удобно собсна

    Отсоединяем все провода идущие в него. Предохранитель на блоке снимается сдвигом, при этом нужно надавить плоской отверткой на язычок, который находится внутри. Лучше всего это можно сделать "спереди" блока, сняв предохранитель.

    [​IMG]
    "вид спереди''. Предохранитель снят.

    32 пиновый серый разъем снимается сдвигом черного рычажка.

    [​IMG]
    Серый 32ух пиновый разъем

    Будьте с ним крайне внимательными. Я сломал ножки рычажка, когда ставил все обратно. Номер записал - буду заказывать новый. В любом случае это всего лишь пластик. Разъем и так хорошо держится без него. Правда я решил подстраховаться и затянул изолентой, пока не получу новый.
    Меняем блоки и подключаем фишки.

    [​IMG]
    2 блока центральной электроники. Слева старый - В-модуль. Справа новый - F-модуль

    А вот теперь начинается интересное.
    Для того, чтобы подключить выключатель FH/CH (8E1 919 094 A) нужна, как Вы ессно догадались, проводка. Для машин у которых стоит автокорректор (штатный ксенон/би-ксенон, а также машины с галогеном + автокорректор) придется мастерить свой собственный кабель. Но и для тех у кого галогеновые фары с ручным корректором (такие как я например) остается вероятность того, что придется попаять :) У меня кабель ессно был, только вот проводов в нем не хватало.

    [​IMG]

    О чем я понял не сразу. Думал отделаться малой кровью и установить все за 40 минут. Не тут то было. Ну да ладно. Зато без этой махинации мой отчет был бы не полным ;)
    Посмотреть нужно ли Вам производить манипуляции с кабелем можно вскрыв коннектор (8Z0 971 883) идущий в выключатель (у кого нет кабеля к выключателю - заказываем :) ). Должны быть провода в пинах 4 5 7 8.

    [​IMG]
    Кабель идущий к выключателю FH/CH и корректору фар

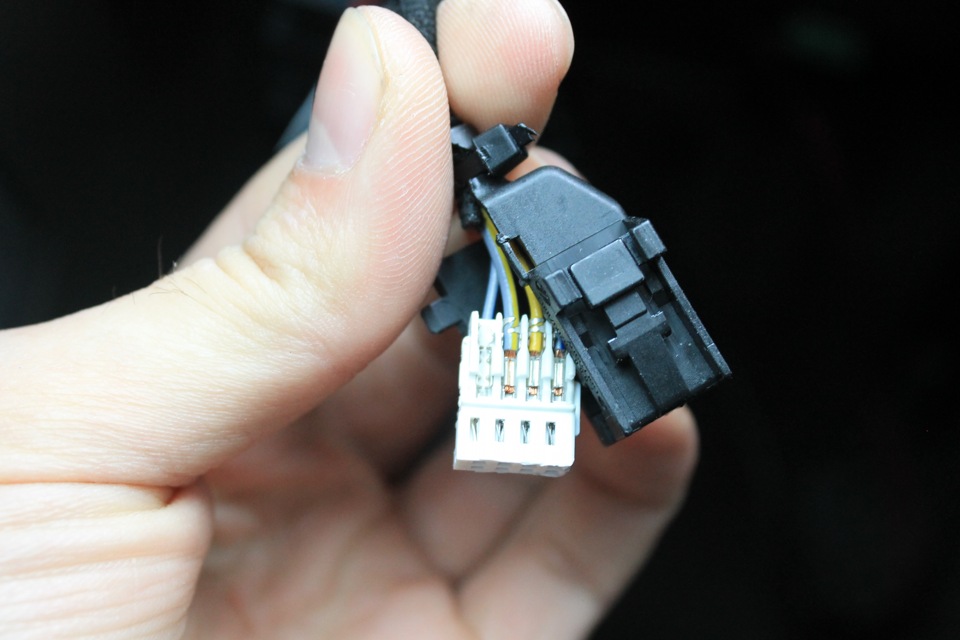

    [​IMG]
    Раскрытый разъем. Можно увидеть, что не хватает проводов в пинах

    Если их нет, то их надо провести до выключателя света.

    Провод от пина 4 выключателя FH/CH идет в пин 1 выключателя света (черный провод).
    Провод от пина 5 выключателя FH/CH идет в пин 10 выключателя света (коричневый провод).
    Провод от пина 7 выключателя FH/CH идет в пин 24 серого 32 пиного разъема на блоке центральной электроники

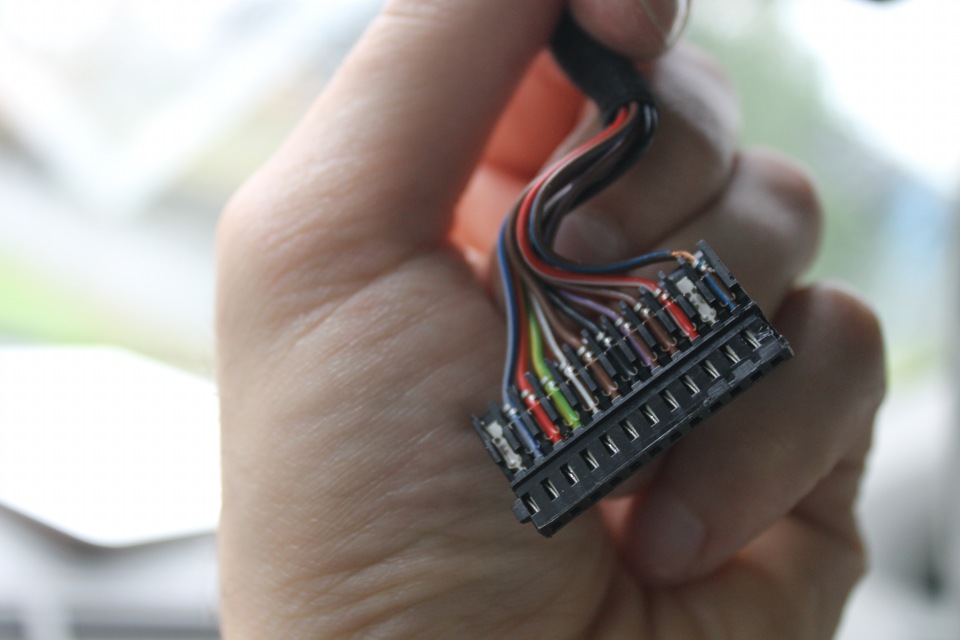

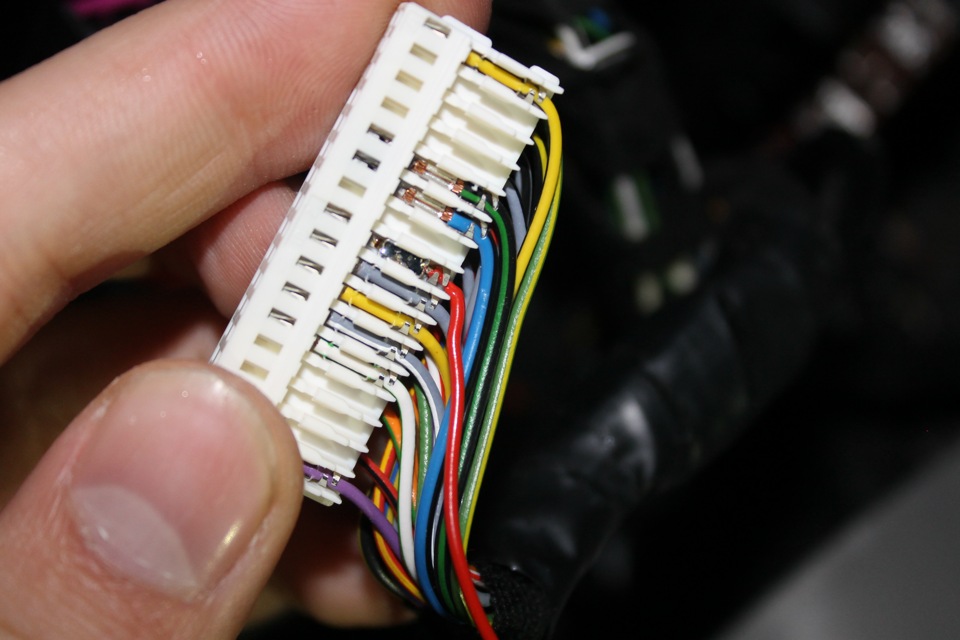

    [​IMG]
    Разобранный 32ух пиновый разъем. Вид сзади


    Провод от пина 8 выключателя FH/CH идет в пин 17 выключателя света (серо-голубой провод).

    Так выглядит разъем для выключателя света.

    [​IMG]
    Распиновка выключателя света

    Как разбираются разъемы-коннекторы я рассказывать не буду, т.к. там все интуитивно понятно при тщательном изучении разъема. Но если у Вас возникнут вопросы по разбору их - милости прошу, спрашивайте.

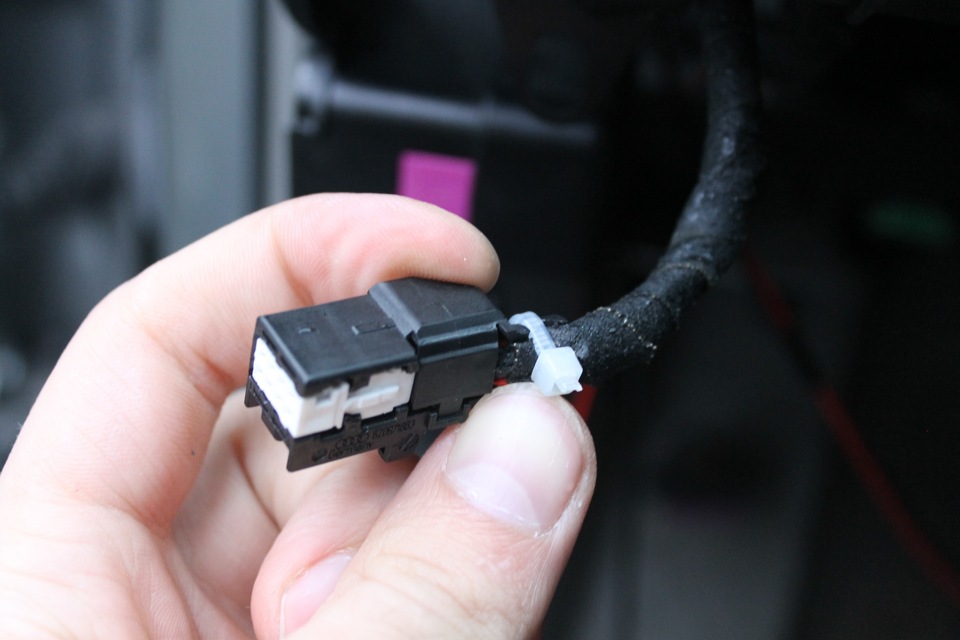

    [​IMG]
    Собранный разъем. Уже с недостающими кабелями. У меня не хватало 2 кабелей: пин 4 и пин 7.

    После всех этих манипуляций, собираем все обратно, накидываем клемму(ы) обратно и подключаем VAG-COM. Заходим в адрес #9 - блок центральной электроники -> кодирование -> и вписываем свой номер, только изменив вторую цифру на 1 - х1ххх. Например мой код на старом блоке 00102, то в новом уже 01102. Это мы прописали датчик света. После этого в блоке будет висеть ошибка по датчику света. Это потому что его физически нету (актуально для тех у кого его нет :) ). Но это ничего страшного. Просто теперь появилась еще одна вещь в список установок, а до этого FH/CH будет работать и днем. При "правильной" работе FH/CH работает только в темное время суток. Я кстати так понимаю, что этот датчик стоит в зеркале с автозатемнением. Так же надо произвести адаптацию нового блока центральной электроники к машине, а точнее к VINу, т.к. блок был снят с другой машины, и с другим ессно VINом). У меня после установки блока висела ошибка в "мозгах" машины - 01794 блок управления. Введен неверный номер шасси (eng: 01794 - Control Module: Incorrect Chassis (VIN) Number). На машине это никак не сказывается. Разве что морально. Ибо ошибка висела не только в мозгах машины, но и в моих мозгах! ... Сначала не понял как это сделать. Не получалось точнее. Для того, чтобы адаптировать блок надо зайти в 09 адрес "Центральная электроника" - Адаптация (функция 10) - Канал 81 - В поле ввести 46992 и нажать Тест. В верхней левой ячейке будет написано зеленым ждите (в этой ячейке на фотографии ниже написано: Pin?). Собственно это и надо сделать. Дождаться пока в поле Сохраненное значение не появятся эти самые заветные цифры 46992. После этого нажать Сохранить. Ну а дальше Сделано. Возврат. Ну и Выход, или как там...
    Все. Блок адаптирован.

    После прописывания кодировки и адаптации в адресе 9, можно зайти в адаптация (функция 10) - 1 канал и прописать сколько будет машина освещать дорогу домой в секундах. Диапазон от 0 ... 60 секунд, шаг 1 секунда. Стандарт - 30 секунд. Я поставил 35 пока. Я оставил 30. Мне в полне хватает время дойти до дома по освещенной дороге.
    Все. Установка закончена!

    Алгоритм работы:
    Переключатель в положении 1.
    Подъехали домой, глушим двигатель, гаснут фары, вытаскиваем ключ. Ничего пока не горит. Открываем водительскую дверь, загораются передние ПТФ, задние габариты и подсветка номера. Захлопываем дверь, закрываем машины с ключа. ПТФ продолжают гореть заданное через VAG-COM время. После этого сами гаснут.

    Переключатель в положении 0.
    После закрывания машины с ключа ничего не происходит :)

    При добавлении новых проводов мне понадобились маленькие такие коннекторы. Номера их я не знаю. Один не занятый был у меня в разъема для выключателя FH/CH, а еще 2 взял с разъема потолочного плафона. Там было 2 не занятых.

    [​IMG]
    Потолочный разъем

    Разъем ессно разбирал.

    Теперь управлением светом выглядит вот так, отличие от того что было раньше - горят цифры 0 и 1.

    [​IMG]
    Положение 0

    [​IMG]
    Положение 1

    Вроде ничего не упустил! Если есть вопросы - спрашивайте. Вообще то данная запись появилась давно на моей странице в драйв2.ру. Правда я тут ее немного отредактировал. Меня просили выложить сюда на ауди-клуб. Вот только сейчас руки дошли.

    И помните, все манипуляции с Вашим авто вы производить на свой страх и риск. Данный мануал стоит расценивать как ознакомительный! За Ваши инсталляции в машины я ответственности не несу! ;D

    Всем мир!
    :beer:

    Видео:
    http://www.youtube.com/watch?v=CIQq7DesPbE
