Замена Concert на Alpine 9855R (+)

И как сигнал на задние идет? у меня при подключении зада через линейные выходы на штатный усилитель очень тихо выходит! Кто-нибудь сталкивался?



Сигнальное напряжения на выход саба у вага НЕ 5 вольт, а больше. Кажется 12 или 9 (босе), не припомню.
Нештатная голова наверно длаёт 5, соотв. звук хилый. Поищу источник.
---------------
Нашел, вот ТУТ чел пишет что...

Что собственно значит что там 14 вольт идёт на зад. Не всё ясно, но тема чтобы проверить соответствие вольтажа.
Только всё это касается НЕ БОСЕ систем.



Получается выхода два:
1. Брать линейный сигнал и усиливать его до 14 В (зачем тогда нужен штатный в такой ситуации).
2. Брать сигнал с усилителя головы и давить его. Кто подскажет где такой девайс взять и как он называется?



Кажется в то-же мануале есть такой девайс.

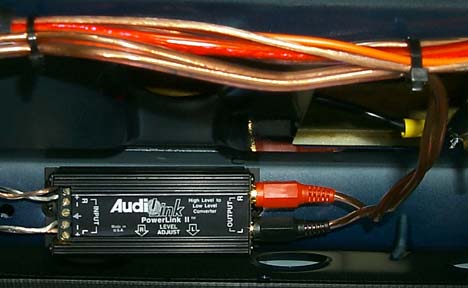

Вот (AudioLink PowerLink):


А какая у тебя схема? Походу не забудь - перепроверить надо 14 там или сколько.
В этой схеме чел бурёт сигнал с выходов на динамики, и через данный девайс переводит его в некое подобие предусилённого (у него штатная голова осталась, а усилок нештатный)
У многих нестоковых усилков есть вход для "с динамиков" (практически у всех. четыре ножки на пару каналов, как сота выглядит), но не хвалят вроде встроенные давилки.



как магнитола в общем смотрится? такую же буду ставить



Да. Судя по всему это и есть тот самый девайс. Его установка нужна в разрыв цепи : усилитель головы-девайс-усилитель штатный-динамики.
В таком случае получается что звук проходит два усилителя (один штатный аудюшный, другой - от пионера (голова), да еще и в промежутке принудительно гасится.
Явно не айс.
Проверить сколько выдает штатная не могу, нет осциллографа.

Могу показать как смотрится pioneer deh 2210. Встал очень здорово. Единственное, что портит - белые символы дисплея.



Не буду создавать новую тему. Напишу здесь краткий мануал без фото (итак все ясно куда что втыкать).
Итак. замена штатной магнитолы Chorus II от grundig.
1. Вынимаем штатную магнитолу. Видим четыре фишки: антена, фишка с питанием (три провода: земля, постоянный плюс, k-bus) ISO, фишка с подключением передней акустики (4 провода, по два на каждый канал) ISO, фишка (самая широкая из всех) для подключения к штатному усилителю (4 провода два плюса от канала, общий минус, управление включением усилителя).
2.Покупаем следующие девайсы:
- переходник для подключения самих колонок Phonocar 4/190. Жмем сюда.
- антенный усилитель с кабелем питания Phonocar 8/539 либо 8/533. Жмем сюда и сюда соответственно.
- если взяли 8/539, то понадобится еще и Антенный переходник Евро (мама) → Азия (папа) 8/526.1
- рамка-заглушка для щелей Rau6-D04

Теперь необходимо все ето собрать (вариант сборки всего один, описывать не буду).
Вкратце опишу, что делаем и для чего.
Так как штатный усилок имеет на входе 14 В, а RCA разъем в любой магнитоле выдает только 5, сигнал на задних колонках получается очень слабым и глухим.
Переходник 4/190 берет усиленный с головы сигнал и понижает его до требуемых стандартным усилителем 14 В. передний сигнал переходник пускает на прямую без преобразований.
В результате получаем хороший, ровный звук.
Антенный усилитель нужен для того. чтобы было питание на центральной жиле. Без нее сигнал местами пропадает.

По деньгам вышло примерно так:
переходник - 700 руб.
антенный усилитель - 400 руб.
антенный переходник 50 руб.
рамка-заглушка 500 руб.



естественно подавал питание. и сейчас подаю. Проблема была в несоответствии сигналов входа-выхода.
Может разница в том, что у меня A6 C5, и там просто другая начинка штатная? м?



до того, как я поставил 4/190, у меня тоже щелкало при включении, а также при смене частот радио. теперя все чисто.
а от чего ты усилок запитывал тогда?



праильно !
голова с реально хорошим звуком ...и задержки есть ,что позволит настроить худо бедно приличную сцену ,даже со штатным (хреновым) расположением динамиков ..

наличие звука задних = отсутсвию сцены ...нах тогда голова с задержками ?...:very_cool: слушай штатную ...

чтобы было 4в на RCA ,надо ещё найти такую голову .... в обычных 0,7-1,5в ...:blyaa:



про всякие там задержки, сцены и прочее говорить применительно к голове pioneer deh 2210 не имеет смысла) мне нужен был функционал, которого нет у штатной магнитолы. Про 4 вольта спорить не буду. сам не мерил.



Подключил мафон Kenwood dpx-503uy к A4 8E америкос с сабом в задней полке по вышеуказанной инструкции от LittleTOXA. единственное что сделал по другому , это подключил плюсы на задние динамики к линейным выходам с помошью тюльпанов. минусы от тюльпанов скрутил вместе и подключил к коричневым минусам на штекере в авто
саб и задние динамики адекватно работают, как и со штатной головой. вообщем все не так сложно оказалось.



Респект!!! Сделал всё как описано - звуком очень доволен



Это ты админам напиши.

А то Тоху тут забанили якобы за коммерческую деятельность... Лично я не знаю в клубе другого человека, который так много и бескорыстно помогал клубням...

Какая страна - такие админы. :blyaa::blyaa::blyaa:



не на всех форумах -- :blyaa:



+1........
