    Недавно один из самых раскрученных и популярных гиперкаров современности, Bugatti Veyron, получил достойного преемника в лице Chiron. Да, сам суперкар – на практике не особенно интересная штука для большинства автомобилистов. Но зато это повод вспомнить о рядно-разнесенных моторах, ведь 1 000 с гаком лошадиных сил в компактном кузове с выполнением строгих норм экологичности – это в немалой степени заслуга W16 под его капотом.
    Фактически, это два рядно-разнесенных блока по 8 цилиндров – эдакий V-образник, собранный из двух V-образников. Схема эта не уникальна, ее использовали во множестве двигателей с самым различным числом цилиндров от четырех включительно. Даже на массовых машинах!

    [​IMG]


    Итальянские прародители

    Началось все вовсе не с машин VW, как вы могли подумать. Рядно-разнесенные двигатели появились под капотом итальянских спортивных машин. Lancia Lambda выпускалась с 1922 по 1931 год и под капотом имела моторы 2,1 – 2,6 литра. А последний вариант такого мотора применялся аж до семидесятых годов. Lancia Fulvia с мотором V4 на самом деле имела не V-образный, а именно рядно-разнесенный двигатель.

    [​IMG]
    На фото: Lancia Fulvia ‘1970–73

    С 1922 года в Lancia опробовали больше десятка вариантов компоновки с углом развала 10-23 градуса и с рабочим объемом от 900 до 2 600 «кубиков». Моторы оказались компактными, с хорошим потенциалом по форсированию, но изрядно дорогими. Ведь блок цилиндров пришлось сделать алюминиевым, конструкция была сложной, а система зажигания отличалась необходимостью точной установки фаз и не очень надежным распределителем. При малом угле развала угол между контактами прерывателя оказывался слишком мал, и время накопления импульса было неравномерным, что приводило к необходимости дальнейшего усложнения конструкции. Но преимущество по части механики несомненно имелось, особенно в сочетании со схемой газораспределения с двумя верхними распределительными валами.

    [​IMG]

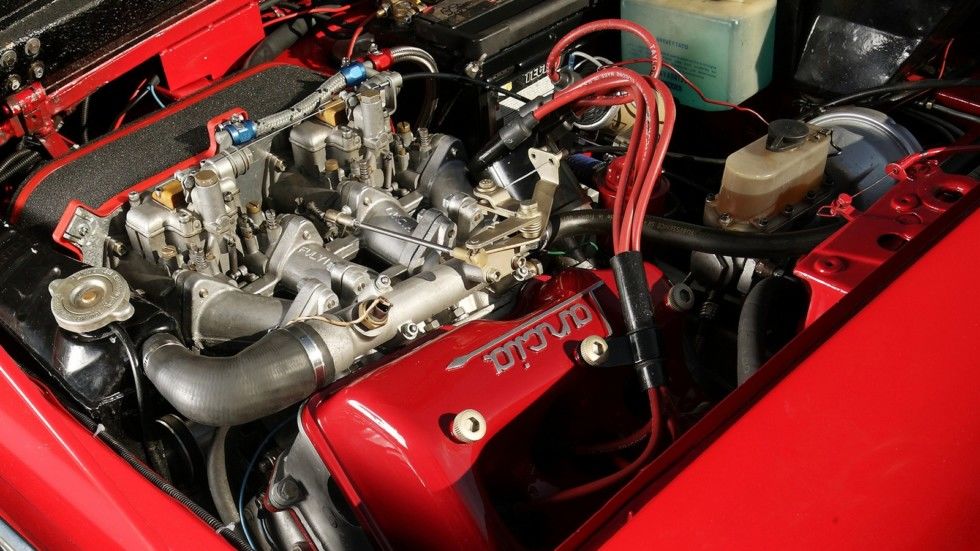

    На фото: Под капотом Lancia Lambda ‘1922–25


    90-е и 00-е

    В 1991 году компания VW представила свои новые модели Corrado VR6 и Passat VR6 в Европе. В 92-м VW Golf III VR6 стал первым компактным хэтчбеком с шестицилиндровым мотором в своем классе.

    [​IMG]
    На фото: Volkswagen Corrado VR6 '1991–1995

    [​IMG]
    На фото: Passat Variant VR6 (1992)

    Конструкция первых VR6 – «рядно-разнесенных» моторов VW – была оптимизирована для поперечной установки и достаточно специфична. Угол развала цилиндров составлял 15 градусов, для компенсации разной длины впускных каналов использовалась сложная настройка впускного коллектора. Привод ГРМ со стороны маховика использует две цепи: одна приводит промежуточный вал, вторая непосредственно распределительные валы.

    [​IMG]
    На фото: Volkswagen Golf VR6 ‘1991–1997

    Первые моторы имели рабочий объем 2,8 литра и 12 клапанов, мощность при этом составляла 174 л.с. Для полноприводных Passat была предназначена версия с рабочим объемом 2,9 литра и мощностью 190 л.с., а позже вариант с рабочим объемом 2,9 стал основным для Golf, Corrado и Passat.

    В 1997 году создали вариант VR5 объемом 2,3 литра и мощностью 150 л.с. Следующий, 24-клапанный вариант мотора 2,8 увидел свет в 1999 году: его мощность составила 204 л.с.; в 2001-м дебютировал и 20-клапанный вариант мотора VR5. В этом же году на Beetle RSi появился и вариант мотора VR6 объемом 3,2 литра – позже его также ставили на Audi TT и Golf R32. Версии двигателя после 2005 года получили непосредственный впрыск, что было отражено в названии моделей. Подобные моторы стояли на VW Touareg и Porsche Cayenne. И не только на них!

    [​IMG]
    На фото: Volkswagen New Beetle RSi ‘2001–03

    Кстати, с VR6 связана еще одна забавная история. Мотор Mercedes серии M104.900, который ставили под капот первых минивэнов марки, многих знатоков моторов Mercedes может озадачить. Потому что вместо классической рядной «шестерки» серии М104 под капотом Vito стоял фольксвагеновский VR6. Да-да, именно с названием серии М104.900. Компания просто покупала блок цилиндров с ГБЦ у VW и оснащала своим навесным оборудованием, и он получал новое обозначение в «духе марки».

    Результатом объединения двух рядно-разнесенных блоков стали W-образные моторы на 8, 12 и 16 цилиндров, а «география» распространения таких моторов, помимо Audi, где они применялись очень широко, захватила еще и марки Bentley и Spyker.


    Особенности конструкции

    Что же такое изобрели в Lancia, что впоследствии так удачно начали применять в VW и смогли развить до мотора самого-самого крутого гиперкара? Не секрет, что рабочий объем и мощность любого двигателя внутреннего сгорания ограничены в первую очередь по компоновочным соображениям. Нельзя слишком увеличивать ход поршня: увеличивается его средняя скорость, и приходится снижать обороты. Нельзя слишком увеличивать диаметр цилиндров: приходится мириться с неравномерностью наполнения, детонацией и, опять же, снижением оборотов.

    [​IMG]

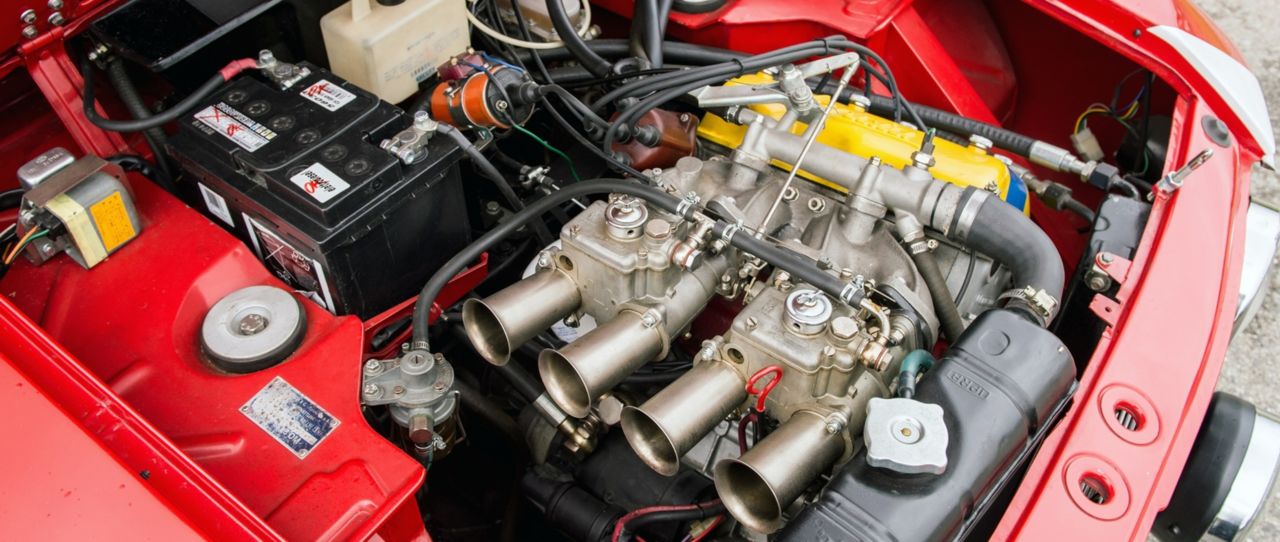

    На фото: Под капотом Lancia Fulvia

    Увеличение же числа цилиндров приводит к разрастанию габаритов двигателя. А чем длиннее блок цилиндров и коленчатый вал, тем сложнее обеспечить жесткость конструкции и ее работу на высоких оборотах, тем сложнее бороться с крутильными колебаниями и тем выше масса мотора. Если перейти на V-образную схему расположения цилиндров, то возрастает сложность газораспределительного механизма. Удваивается число головок блоков, число распределительных валов в случае верхнего их расположения, усложняются впускные и выпускные коллекторы и увеличивается их число…

    Конечно, как говорит одна хорошая пословица, «это не проблемы, это расходы», но для массовых автопроизводителей расходы — это проблема, и очень важная. Суть идеи инженеров Lancia заключалась в том, что можно ограничиться углом развала, при котором все цилиндры могут располагаться в одном блоке цилиндров, а не в разных «полублоках». И венчает конструкцию всего одна головка блока, но двухрядная, в которой всего один набор распределительных валов.

    Такая конструкция внешне выглядит как очень «толстый» рядный мотор. У него межцилиндровое расстояние меньше диаметра цилиндра и всего один впускной и выпускной коллектор. При этом нет необходимости сильно сокращать зазор между гильзами цилиндров для сокращения длины двигателя, можно сохранить каналы охлаждения, а можно воспользоваться возросшей толщиной блока для создания более сложной схемы циркуляции охлаждающей жидкости. Получается компактно и довольно технологично.

    Прекрасная идея, но по-настоящему ее ценность смогли оценить лишь к концу 90-х годов, когда необходимость повышения мощности при сокращении габаритов мотора и увеличении объема салона заставили производителей искать новые пути и решения. А тотальное превосходство переднеприводной схемы с рядно-линейным расположением агрегатов заставило создавать максимально ужатые по длине конструкции моторов.

    Для суперкаров же и просто люксовых машин компактный двигатель с большим рабочим объемом оказался сущим подарком. В данном случае суть даже не в том, что мотор легче, или что двигатели привычной V-образной схемы нельзя впихнуть под капот. Лишние несколько килограммов или сантиметров всегда возможны, но рост массы и габаритов требует повышения мощности, а это, опять же, масса или габариты.

    К тому же с ростом мощности все важнее становится такое понятие, как «тепловой пакет» двигателя. Чем мощнее мотор, тем большее внимание нужно уделять системе охлаждения, зачастую максимальная мощность будет ограничена именно возможностями системы охлаждения. А она ограничена габаритами моторного отсека и возможностями блока цилиндров по теплоотдаче. Меньше мотор — больше места для радиаторов, лучше работа помпы, лучше «прокачиваемость» блока и ГБЦ, и мотор лучше переносит работу при повышенной температуре и кратковременные тепловые пики.


    Что дальше?

    Сейчас кажется, что моторы с рядно-разнесенной компоновкой снова сходят с дистанции: при рабочем объеме в полтора-два литра сложная компоновка не нужна, а двухлитровые моторы с наддувом уже прописались под капотами машин F-класса — например, у «семерки» BMW. Остаются только многоцилиндровые монстры, которые выглядят как исчезающий вид. Но я надеюсь, что изящность этой компоновочной схемы еще пригодится, а созданные на ее базе шедевры будут радовать нас еще не один десяток лет.
