Вопрос про подключение мультируля с кнопочками к A4 B5 2001 модельный год.

Тема в разделе "Ремонт Ауди", создана пользователем Aleksey7, 12 апр 2018.

  1. Aleksey7

    Aleksey7 Живу я здесь

    6 сен 2006
    1.328
    Москва
    Ауди A4 1.8T 2000г
    По штату руль с кнопочками положен. Да и vagcom ругается на отсутствии электроники в руле. По сему надо восстановить до штатного состояния машину да и руль удачно подвернулся кожаный с кнопками и подогревом. От А6 тех годов что ли, точнее не сказали, но цена с пересылом была дешевле чем тут, по сему купил, вот мучаюсь теперь.


    Столкнулся с основной проблемой – Полное отсутствие родной схемы как оно должно быть у меня в штате. Напомню машина Ауди А4 Б5 конца 2000г, это 2001мод. год. Засада где не ждал.

    Нет, я где то глубоко в душе понимаю, что сигнал кнопок через блок электроники в руле, через подвижное кольцо, идет на какой то блок. С него на приборку уже в виде СAN, с приборки через RDS-TMS тюнер уже преобразованный им из нормального CAN во внутренний CAN блаупункт на RNS-D. Вроде все просто, через такие же дебри выводится информация с RNS-D на экран приборки. Я даже сее починил.

    Блок перед подвижным кольцом у меня стоит, опрашивается и бодро рапортует что не видит электронику в руле. Он ее и не увидит, прошлый хозяин поставил руль простой, без электроники и кнопок, только с подушкой.


    Посему вопрос, просьба огромная. Может кто знает как это устроено на Ауди А4 Б5 2000г рест. Может у кого есть схема этого участка цепи, есть рспиновка самого кольца, Какой проводок куда. Ну и всякие домыслы приветствуются…


    Ниже приведу то что есть у меня и подпишу что знаю.


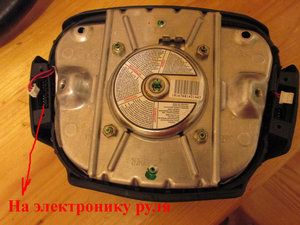

    Вот сам руль мной купленный.


    Вложения:

    • 01.JPG
      Размер файла:
      168,1 КБ
      Просмотров:
      105
    Stop hovering to collapse... Click to collapse... Hover to expand... Нажмите, чтобы раскрыть...
  2. Aleksey7

    Aleksey7 Живу я здесь

    6 сен 2006
    1.328
    Москва
    Ауди A4 1.8T 2000г

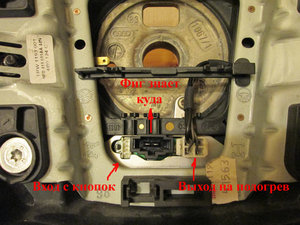

    Вот кнопки соединенные шлейфиком между собой и имеющие выход на электронику руля…


    Вложения:

    • 02.jpg
      Размер файла:
      297,1 КБ
      Просмотров:
      64
    Stop hovering to collapse... Click to collapse... Hover to expand... Нажмите, чтобы раскрыть...
  3. Aleksey7

    Aleksey7 Живу я здесь

    6 сен 2006
    1.328
    Москва
    Ауди A4 1.8T 2000г

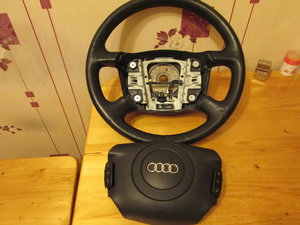

    Вот сам новый руль, на нем 4х пиновый разъем входа с кнопок руля, квадратный 4х пиновый на обогрев. Я его наверно вообще отключу, по комплектации подогрева вроде не было, а значит поворотное кольцо не рассчитано на доп ток подогрева. И какой то здоровый 2х пиновый разъем непонятного назначения… + - и can в нем что ли совмещены…


    Вложения:

    • 03.jpg
      Размер файла:
      313,9 КБ
      Просмотров:
      107
    Stop hovering to collapse... Click to collapse... Hover to expand... Нажмите, чтобы раскрыть...
  4. Aleksey7

    Aleksey7 Живу я здесь

    6 сен 2006
    1.328
    Москва
    Ауди A4 1.8T 2000г

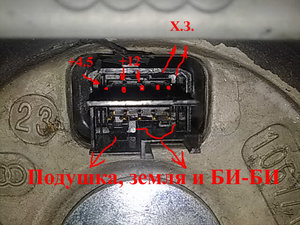

    А вот какой разъем на моем поворотном кольце присутствует. Он типа 2х этажный. Первый этаж занят подушкой и бибикалкой, кстати подушка работает :)

    Второй этаж имеет 5 пинов. 1-4.5 2-земля 3-+12 4 и 5 пин не поняты мне, напруга появляется сразу послк вставления ключа.

    Вот такая у меня не понятка, понятно что кнопки надо в верхний 5ти пиновый подключать но как и через какой блок найти в инете не смог, выручайте!


    Вложения:

    • 04.jpg
      Размер файла:
      285,8 КБ
      Просмотров:
      103
    Stop hovering to collapse... Click to collapse... Hover to expand... Нажмите, чтобы раскрыть...
  5. Aleksey7

    Aleksey7 Живу я здесь

    6 сен 2006
    1.328
    Москва
    Ауди A4 1.8T 2000г
    Ну очень хочется навиком с мульти руля управлять, не всегда тянутся удобно.


    Вложения:

    • 05.jpg
      Размер файла:
      91 КБ
      Просмотров:
      114
    Stop hovering to collapse... Click to collapse... Hover to expand... Нажмите, чтобы раскрыть...
  6. sanya-1

    sanya-1 Старожил

    15 дек 2003
    14.949
    Санкт-Петербург
    A4/B6 AVANT 1.8T (AVJ+CVT) 2002
    4,5В - это возможно подсветка кнопок руля. Можно проверить изменяя яркость крутилкой на приборке и измеряя одновременно напругу.
    12В - это скорее всего питание модуля кнопок. Те, что "ХЗ" - видимо сигнальные... На b6 что-то типа того, но немного по другому (у меня в фотках есть распиновка кольца).

    Aleksey7 нравится это.
    Stop hovering to collapse... Click to collapse... Hover to expand... Нажмите, чтобы раскрыть...
  7. sanya-1

    sanya-1 Старожил

    15 дек 2003
    14.949
    Санкт-Петербург
    A4/B6 AVANT 1.8T (AVJ+CVT) 2002
    так это вроде вход на подогрев.. а с 4-х контактного уже в самом руле на нити подогрева разбегается.

    Aleksey7 нравится это.
    Stop hovering to collapse... Click to collapse... Hover to expand... Нажмите, чтобы раскрыть...
  8. sanya-1

    sanya-1 Старожил

    15 дек 2003
    14.949
    Санкт-Петербург
    A4/B6 AVANT 1.8T (AVJ+CVT) 2002
    #8 sanya-1, 12 апр 2018
    Последнее редактирование: 12 апр 2018
    во, что есть... это вроде до 1998 года.

    Aleksey7 нравится это.
    Stop hovering to collapse... Click to collapse... Hover to expand... Нажмите, чтобы раскрыть...
  9. sanya-1

    sanya-1 Старожил

    15 дек 2003
    14.949
    Санкт-Петербург
    A4/B6 AVANT 1.8T (AVJ+CVT) 2002
    А это уже с 1999 года:

    Aleksey7 нравится это.
    Stop hovering to collapse... Click to collapse... Hover to expand... Нажмите, чтобы раскрыть...
  10. Aleksey7

    Aleksey7 Живу я здесь

    6 сен 2006
    1.328
    Москва
    Ауди A4 1.8T 2000г
    sanya-1 Огромное спасибо. Вечером буду экспериментировать, а пока вытащил из руля электронику и по дорожкам раскидал что куда приходит и уходит. Вот что вышло :) Возьму тестер и твои схемки и вперед :) 07 копия.jpg

    Stop hovering to collapse... Click to collapse... Hover to expand... Нажмите, чтобы раскрыть...
  11. sanya-1

    sanya-1 Старожил

    15 дек 2003
    14.949
    Санкт-Петербург
    A4/B6 AVANT 1.8T (AVJ+CVT) 2002
    Удачи! Надеюсь, разберешься..

    Aleksey7 нравится это.
    Stop hovering to collapse... Click to collapse... Hover to expand... Нажмите, чтобы раскрыть...
  12. Aleksey7

    Aleksey7 Живу я здесь

    6 сен 2006
    1.328
    Москва
    Ауди A4 1.8T 2000г

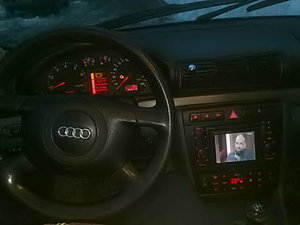

    sanya-1, еще раз спасибо за схемы. С помощью схем и того что я нарыл в самом модуле сегодня все запустил. Заработало с первого раза. Вот фото, на живую нитку, так сказать. На чистовую завтра соберу. 12.jpg

    Stop hovering to collapse... Click to collapse... Hover to expand... Нажмите, чтобы раскрыть...
  13. sanya-1

    sanya-1 Старожил

    15 дек 2003
    14.949
    Санкт-Петербург
    A4/B6 AVANT 1.8T (AVJ+CVT) 2002
    Я ни причём. Это Схемы.
    Великая вещь для тех, кто умеет их читать.
    Слава тем, кто их пишет!)

    Aleksey7 нравится это.
    Stop hovering to collapse... Click to collapse... Hover to expand... Нажмите, чтобы раскрыть...
  14. sanya-1

    sanya-1 Старожил

    15 дек 2003
    14.949
    Санкт-Петербург
    A4/B6 AVANT 1.8T (AVJ+CVT) 2002
    #14 sanya-1, 13 апр 2018
    Последнее редактирование: 13 апр 2018
    Живая фотка!)

    Aleksey7 нравится это.
    Stop hovering to collapse... Click to collapse... Hover to expand... Нажмите, чтобы раскрыть...
