Вакуумные соединения карбюраторов Audi

Тема в разделе "Ремонт Ауди", создана пользователем mr.genych, 29 ноя 2009.

Подписаться Ответить в теме
  1. mr.genych

    mr.genych Новичок

    17 авг 2008
    64
    Audi 80/B3 1,6 RN
    #1 mr.genych, 29 ноя 2009
    Для тех кто ищет...:hi:

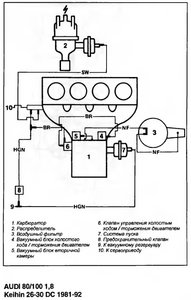

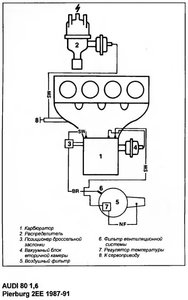

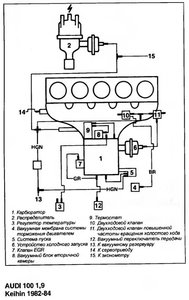

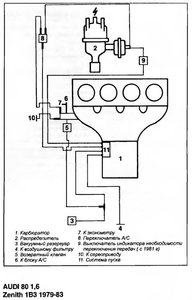

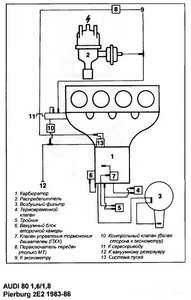

    Схемы вакуумных соединений карбюраторов Audi.:umnik:
    [​IMG]

    [​IMG]

    [​IMG]

    [​IMG]

    [​IMG]


    Вложения:

    • 1.jpg
      Размер файла:
      70,9 КБ
      Просмотров:
      515
    • 2.jpg
      Размер файла:
      65,5 КБ
      Просмотров:
      870
    • 3.jpg
      Размер файла:
      73,9 КБ
      Просмотров:
      756
    • 4.jpg
      Размер файла:
      84,7 КБ
      Просмотров:
      684
    • 5.jpg
      Размер файла:
      71,8 КБ
      Просмотров:
      1.808
