Вакумные соеденения на ДВИГАТЕЛИ 2.4 165, ARJ

Тема в разделе "4B C5", создана пользователем chaplin, 22 май 2014.

Подписаться Ответить в теме
  1. chaplin

    chaplin Новичок

    16 май 2014
    52
    A6/C5 2.4 00г.
    #1 chaplin, 22 май 2014
    ПОМОГИТЕ СО СХЕМОЙ

  3. chaplin

    chaplin Новичок

    16 май 2014
    52
    A6/C5 2.4 00г.
    #2 chaplin, 22 май 2014
    ДО ЧИСТКИ МНОЙ ДРОСЕЛЬНОЙ ЗАСЛОНКИ, ОЧЕНЬ ПЛОХО ЗАВОДИЛАСЬ, КОГДА ВСЕ СОБРАЛ, СИТУАЦИЯ ТА ЖЕ ЗАВОДИТСЯ НОРМАЛЬНО ЧЕРЕЗ РАЗ, ВЗНИКЛО СОМНЕНИЕ ПО ПОВОДУ СОЕДЕНЕНИЯ ВАКУМНЫХ ТРУБОК ТРУБОК, СОЕДЕНИЛ ПО СХЕМЕ НИЖЕ, ЗАВОДИТСЯ НОРМАЛЬНО, НО ВСЁ РАВНО ЧТО-ТО НЕ ТАК,

  4. chaplin

    chaplin Новичок

    16 май 2014
    52
    A6/C5 2.4 00г.
    #3 chaplin, 22 май 2014
    http://www.audi-club.ru/forum/vbimghost.php?do=displayimg&imgid=16837

  5. chaplin

    chaplin Новичок

    16 май 2014
    52
    A6/C5 2.4 00г.
    #4 chaplin, 22 май 2014
    ЭТА СХЕМА, НО ВОТ ПОДХОДИТ ЛИ ОНА ДЛЯ ДВИГАТЕЛЯ ARJ?

  6. Masterz

    Masterz Живу я здесь

    16 июл 2006
    2.318
    Латвия
    A6 AvQt '08 2.7TDi 6HP
    #5 Masterz, 22 май 2014
    Последнее редактирование: 22 май 2014
    Очень похоже.

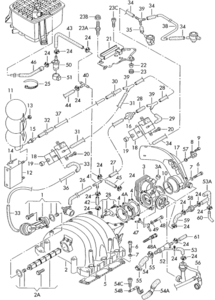

    В приложении картинка из ЕТКА (дроссель, улавливание паров, вакуумная система для ALF, ALG, ARJ, AQD, ARN, AMX, AML, AMM).
    Там можно проследить соединения.


    Вложения:

    Stop hovering to collapse... Click to collapse... Hover to expand... Нажмите, чтобы раскрыть...
  7. chaplin

    chaplin Новичок

    16 май 2014
    52
    A6/C5 2.4 00г.
    #6 chaplin, 22 май 2014
    Спасибо, попробую....

  8. livige

    livige Живу я здесь

    21 сен 2011
    1.759
    А6/С5 2,4 ALF 98г.
    #7 livige, 22 май 2014

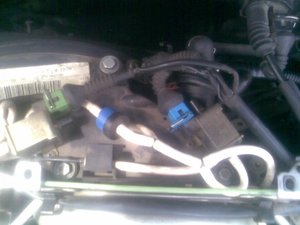

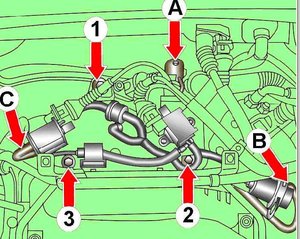

    еще пару фото кину, может поможет как-то :shock:
    но это система называется управление парами, есть еще вкг


    Вложения:

  9. chaplin

    chaplin Новичок

    16 май 2014
    52
    A6/C5 2.4 00г.
    #8 chaplin, 26 май 2014
    схемы оказались одинаковые, съезжу на диагностику, может там что покажет.....
