Предохранители

Тема в разделе "Ремонт Ауди", создана пользователем Дрон 80, 8 июн 2004.

Подписаться Ответить в теме
  1. Дрон 80

    Дрон 80 Новичок

    1 янв 2003
    66
    Ауди 80 В3 87 г.в.
    #1 Дрон 80, 8 июн 2004
    Кто-нибудь может скинуть схему предохранителей, под каким номером за что отвечает, а то с немецким у меня плохо!

  3. BioDooM

    BioDooM Bad e-mail

    23 фев 2004
    112
    ToYoTa Carina E 94г.в.
    #2 BioDooM, 8 июн 2004
    ВО и если у кого нить есть все эл схемы А80 скинте какие есть !!! Сенкс

    Stop hovering to collapse... Click to collapse... Hover to expand... Нажмите, чтобы раскрыть...
  4. Деша

    Деша Живу я здесь

    17 июл 2003
    1.453
    VW
    #3 Деша, 8 июн 2004
    [​IMG]

    Stop hovering to collapse... Click to collapse... Hover to expand... Нажмите, чтобы раскрыть...
  5. Деша

    Деша Живу я здесь

    17 июл 2003
    1.453
    VW
    #4 Деша, 8 июн 2004
    Не получилось...:(
    Вот тут .

    Stop hovering to collapse... Click to collapse... Hover to expand... Нажмите, чтобы раскрыть...
  6. BioDooM

    BioDooM Bad e-mail

    23 фев 2004
    112
    ToYoTa Carina E 94г.в.
    #5 BioDooM, 8 июн 2004
    Такая есть :very_cool: Хочу цветную :D :D :D :kruto:

    Stop hovering to collapse... Click to collapse... Hover to expand... Нажмите, чтобы раскрыть...
  7. Деша

    Деша Живу я здесь

    17 июл 2003
    1.453
    VW
    #6 Деша, 8 июн 2004
    Цветную - что?:confused:
    Картинку блока и разноцветных предохранителей?:confused: :rolleyes:

    Stop hovering to collapse... Click to collapse... Hover to expand... Нажмите, чтобы раскрыть...
  8. BioDooM

    BioDooM Bad e-mail

    23 фев 2004
    112
    ToYoTa Carina E 94г.в.
    #7 BioDooM, 8 июн 2004
    Цветную электрическую схему всей проводки на А80 что то типа того:drunk:

    Stop hovering to collapse... Click to collapse... Hover to expand... Нажмите, чтобы раскрыть...
  9. SaPer

    SaPer Guest

    #8 SaPer, 8 июн 2004
    Вот схемы и описание
    http://www.audi-club.ru/photo/showphoto.php?photo=4967
    http://www.audi-club.ru/photo/showphoto.php?photo=4968
    http://www.audi-club.ru/photo/showphoto.php?photo=4969

  10. Васятка

    Васятка Живу я здесь

    15 окт 2003
    1.666
    PEUGEOT 308 SW (PP
    #9 Васятка, 8 июн 2004
    ...интересно бы ещё узнать что это за издание? частенько попадаются картинки из этой книженции

  11. BioDooM

    BioDooM Bad e-mail

    23 фев 2004
    112
    ToYoTa Carina E 94г.в.
    #10 BioDooM, 8 июн 2004
    Спасибо огромное.
    А эта книжка случайно где нить в Инете не валяется отсканированная ?

    Stop hovering to collapse... Click to collapse... Hover to expand... Нажмите, чтобы раскрыть...
  12. Valeriy

    Valeriy Guest

    #11 Valeriy, 9 июн 2004
    Эл.схемы AUDI 100

    Уважаемые!
    Может у кого есть эл. схемы Ауди 100 (кузов 44, двигатель 2.3 NF, 90г. рождения), и еще описание панели приборов, не вижу свечения ни при каких режимах части ламп, расположенных между часами и спидометром. Компа на машине нет.
    Будте добры, поделитесь.

  13. Dimik

    Dimik Старожил

    12 май 2004
    6.632
    AUDI A6C4Q2,6
    #12 Dimik, 9 июн 2004
    Издание это называется журнал "За рулем". Если внимательно посмотришь на картинку, то увидишь внизу буквы ЗР и дату выхода в свет:D

    Stop hovering to collapse... Click to collapse... Hover to expand... Нажмите, чтобы раскрыть...
  14. МХ.

    МХ. Участник форума

    10 мар 2004
    249
    audi 80 1.8 RU 87г.
    #13 МХ., 9 июн 2004
    Есть еще такие схемы, 8 штук, если есть интерес-солью...


    Вложения:

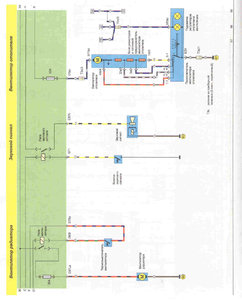

    • 1.jpg
      Размер файла:
      104,6 КБ
      Просмотров:
      223
    Stop hovering to collapse... Click to collapse... Hover to expand... Нажмите, чтобы раскрыть...
  15. BioDooM

    BioDooM Bad e-mail

    23 фев 2004
    112
    ToYoTa Carina E 94г.в.
    #14 BioDooM, 9 июн 2004
    Лей:beer: :D :D :D

    totcek@rambler.ru

    Stop hovering to collapse... Click to collapse... Hover to expand... Нажмите, чтобы раскрыть...
  16. МХ.

    МХ. Участник форума

    10 мар 2004
    249
    audi 80 1.8 RU 87г.
    #15 МХ., 9 июн 2004
    Зачем мылить, здесь лови, могет еще кому сгодятся


    Вложения:

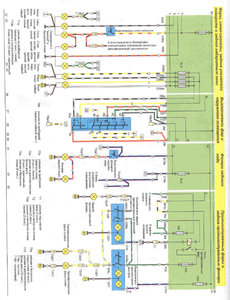

    • 2.jpg
      Размер файла:
      127,6 КБ
      Просмотров:
      210
    Stop hovering to collapse... Click to collapse... Hover to expand... Нажмите, чтобы раскрыть...
  17. МХ.

    МХ. Участник форума

    10 мар 2004
    249
    audi 80 1.8 RU 87г.
    #16 МХ., 9 июн 2004
    Вот


    Вложения:

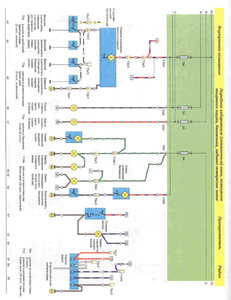

    • 3.jpg
      Размер файла:
      159 КБ
      Просмотров:
      189
    Stop hovering to collapse... Click to collapse... Hover to expand... Нажмите, чтобы раскрыть...
  19. МХ.

    МХ. Участник форума

    10 мар 2004
    249
    audi 80 1.8 RU 87г.
    #17 МХ., 9 июн 2004
    И вот


    Вложения:

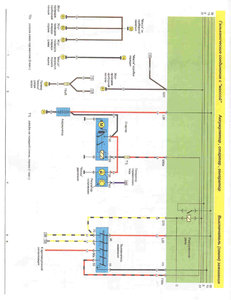

    • 4.jpg
      Размер файла:
      127,5 КБ
      Просмотров:
      181
    Stop hovering to collapse... Click to collapse... Hover to expand... Нажмите, чтобы раскрыть...
  20. МХ.

    МХ. Участник форума

    10 мар 2004
    249
    audi 80 1.8 RU 87г.
    #18 МХ., 9 июн 2004
    И здесь


    Вложения:

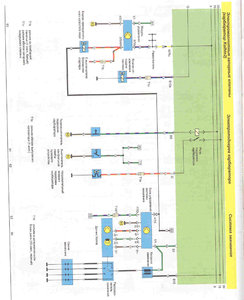

    • 5.jpg
      Размер файла:
      127,1 КБ
      Просмотров:
      177
    Stop hovering to collapse... Click to collapse... Hover to expand... Нажмите, чтобы раскрыть...
  21. МХ.

    МХ. Участник форума

    10 мар 2004
    249
    audi 80 1.8 RU 87г.
    #19 МХ., 9 июн 2004
    Подползаем к финишу...


    Вложения:

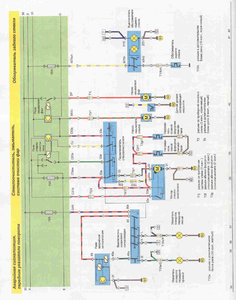

    • 6.jpg
      Размер файла:
      90,8 КБ
      Просмотров:
      166
    Stop hovering to collapse... Click to collapse... Hover to expand... Нажмите, чтобы раскрыть...
  22. МХ.

    МХ. Участник форума

    10 мар 2004
    249
    audi 80 1.8 RU 87г.
    #20 МХ., 9 июн 2004
    Еще чуть-чуть...


    Вложения:

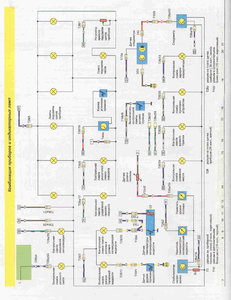

    • 7.jpg
      Размер файла:
      107,2 КБ
      Просмотров:
      182
    Stop hovering to collapse... Click to collapse... Hover to expand... Нажмите, чтобы раскрыть...
