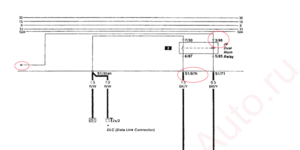

уже полчаса пытаюсь найти, но не получается отметил овалами. - буква w - обозначения у реле 7/30, 3/86, 5/85, 6/87 - обозначения S1/71, S1/87h, S1/30ah ну и до кучи что такое Data Link Connector?
Буква w - ищи продолжение линии с такой же буквой на соседних схемах. В обозначениях реле (3/86) на первую цифру не обращай внимания - это порядковый номер вывода реле на схеме. Обращай внимание на вторую цифру - 86 в данном случае. У всех реле общепринятая маркировка: цифры 85 и 86 означают выводы обмотки, а цифры 30 и 87 означают выводы контактов реле. Причем, на вывод 30 всегда приходит напряжение, а с вывода 87 оно подается на включаемое устройство при включении реле. Обозначения S1/71, S1/87h, S1/30ah означают номер разъема (S1) и номера контактов в этом разъеме (71, 87h, 30ah), подключенного к центральному коммутатору снизу. Ищи картинку разъемов коммутатора снизу - там все разъемы обозначены буками от А до Z, и в каждом таком разъеме обозначено расположение его контактов (твои 71, 87h и так далее). Data Link Connector - линия передачи данных. На разъем диагностики, например.
Спасибо! Номер разъёма (S) вот не нашелся. Я думал, они все разъёмы обозначают как T На несколько страниц раньше нашел, что означает w. Оно всегда под напряжением, и напряжение снимается только когда включается стартер? Или наоборот, включается, когда включается зажигание? (но тогда получается, что на выключенном авто не посигналишь)
