Улучшение звука путем замены динамиков в Audi A3 (8P) за 200$ (Инструкция и опыт)

Привет форумчанам.
Эта статья для тех, кто хочет улучшить звучание своей A3 не потратив при этом огромных денег. Интерьер при этом не будет изменен. Все вставляется в штатные места без колхоза.

Предисловие:
У меня Audi A3 (8P), штатный звук Audi Concert. Я долго искал в интернете советов по тому, как заменить динамики своими руками и увы нету нигде нормальных инструкций и описаний проблем с которыми вы встанете в процессе установки. Также нигде не описан перечень инструментов который вам понадобится. Мне пришлось 5 раз ездить в магазин по мере столкновения с трудностями. Я уже не говорю о том, что нету нормальных инструкций по снятию обшивки(в картинках). В этой теме я хочу поделится опытом, как легко и просто улучшить звучание штатной акустики в передних дверях.


Цена вопроса: +-200$

Инструменты которые понадобятся для работы:
1. Торкс 25m (отвертка звездочкой)
Её лучше купить с магнитом на конце. Некоторые болты находятся очень глубоко и без магнитной головки их проблемно достать.
2. Паяльник
3. Олово + канифоль
4. Пару листов вибропласта (я использовал SILENT COAT VIBRODAMPING, можно взять любой другой. Например STP)
5. Маленький резиновый валик (купил в отделе обоев)
6. Ацитон или другое средство для обезжиревания
7. Чистая тряпка
8. Нож-бритва (не знаю как называется, желтенький такой)
9. Изолетна (рекоммендую матерчетую Tesla, такую же используют на заводе Audi. Эстетично и красиво)
10. Шурупы 4.8 x 16mm (подходят также 4.8 x 19mm)
Нужно 6 штук.
11. Силикон

Нам понадобятся следующие аудио компоненты:
1. FOCAL Integration IS 165
2. Проставочные кольца они же подиумы (D.MDF.AUDI01 или RAM-20.467/K)
Первый вариант предпочтительнее т.к сделан из MDF, второй это чистый пластик, но тоже весьма неплох.
3. Метр аудиокабеля.


И так, за работу.

Для начала меняем мидбасовые динамики.

Шаг 1: Подготавливаем динамики к установке:
Нам нужно вкрутить динамики в подиумы. Обратите внимаение, что в комплекте с динамиками идут стальные скобы. В них нужно вкручивать саморезы. Если вы их не поставите, фиксация будет не так надежна. Также не забудьте про прокладку которая идет в комплекте.

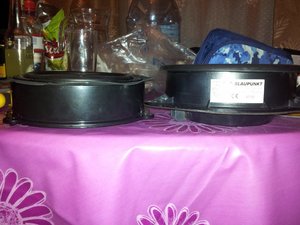

Подиум новый - слева, подиум штатный - справа.



Шаг 2: Проводим и припаиваем провод
Дело в том, что после того как вы вставите подуиум в дверь, провод к динамикам вы подключить не сможете т.к он идет снаружи установочного отверстия. Поэтому вам придется сделать дырку в подиуме с помощью дрели или паяльника. У меня был пластиковый подиум, поэтому я воспользовался паяльником и сделал небольшое отверстие сверху. Определить верх очень просто. Ухо с плоским основанием это низ.
После того как вы проделаете дырку просуньте провод и припаяйте его к динамику. Для надежности вокруг просверленого отверстия можно промазать силиконом или клеем.


Шаг 3: Снимаем обшивку
Когда ваши подиумы готовы и провода припаяны, можно приступать к установке.

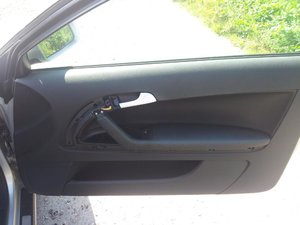

Обшивка держится на трех саморезах торкс 25. Один из них находится в самом низу двери. Чтобы добратся до остальных двух нужно снять декоративную пластиковую накладку. Для этого очень акуратно потяните её на себя, она на защелках. Чтобы ничего не сломать перемещайте руку к защелкам, если вы просто потяните за один конец, она погнется и может тресуть.

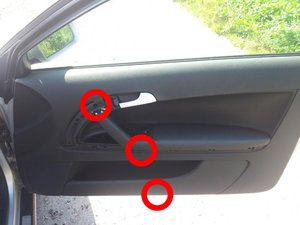

После этого вам нужно открутить 3 самореза. Два находятся в двери, а один в самом низу.



После того как саморезов не осталось, можно снимать обшивку.
Для этого начиная с угла тяните её на себя, она вся на защелках после того как вы отщелкните весь периметр обшивку нужно поднять вверх и она слезет с двери. После этого вам нужно аккуратно отсоединить провода стеклоподъемников, динамиков и тросик ручки двери.

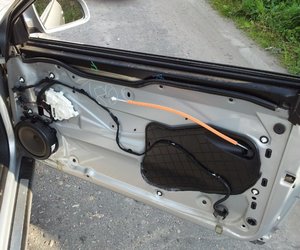

И вот она наша дверь



Шаг 4: Шумим дверь
Для того, чтобы музыка играла еще лучше, рекоммендую сделать небольшую виброизоляцию. Пробовал включать динамики без неё, играет конечно хорошо, но дверь заметно деформируется особенно по центру. Поэтому лишним такая операция точно не будет.
Берем чистую тряпку и ацетон. Обильно смачиваем и протираем дверь.

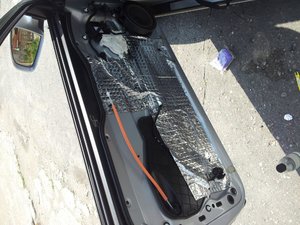

Далее клеем вибру по двери, с хорошим усилием проходимся везде валиком. Руками так хорошо как валиком вы не поклеите, поэтому не скупитесь на лишние движения. Все необходимые прорези и места для защелок вырезаем при помощи ножа. У меня получилось вот так:


Времени заняло немного. Минут 30.

Шаг 5: Устанавливаем наш динамик

Динамик прикручен тремя саморезами торкс 25. Откручиваем их, отсоединяем фишку/провод и убираем его в сторонку. Достаем наш уже готовый динамик и прикручиваем его на место старого. Тут нам и понадобятся наши саморезы которые мы заранее купили. Дело в том, что оригинальные саморезы имеют широкую шляпку и вкрутить их в ваш подиум не получится т.к шляпка будет упираться в корпус.
Фишку обрезаем и припаиваем провода. Изолируем это все изолетной и готово! Можно собирать.

Сборка в обратном порядке и происходит очень быстро. У меня на сборку двери ушло не более 5 минут.




КАК УСТАНОВИТЬ ПИЩАЛКИ?
Шаг: 1 Снятие пищалок
К сожалению как снимаются и ставятся сетки на пищалки я так и не понял. Снимал их силой и поломал обе сеточки. Они треснули, но это не заметно. В интернете не нашел информации о том как их правильно снять.

После того как вы снимите сетки, нужно просто отсоединить штекер от пищалки.

Шаг: 2 Установка пищалки
Снимаем штатную пищалку поворотом против часовой стрелки. Откладываем в сторону, она нам еще пригодится.

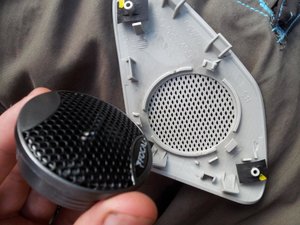

Сетка выглядит вот так. К счастью наша пищалка от Focal идеально влазит в штатное место.





Помещаем пищалку в стандартный корпус(который идет в комплекте), затем запихиваем его между защелок сетки и заливаем силиконом, после чего спичкой счищаем силикон с ненужных мест, чтобы было красиво. Ждем пока он застынет минут 20 и готово.

Осталось решить проблему с проводкой, чтобы не резать родные фишки.
Отверткой аккуратно отламываем фишку со старой пишалки. Она там приклеена, поэтому отходит очень охотно. Паяльником отпаиваем провода и снимаем фишку.

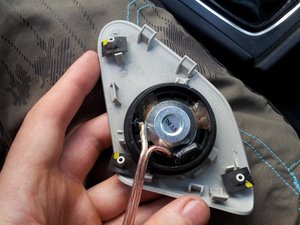

Затем нашу фишку припаиваем к новым пищалкам, открытые контакты замазываем силиконом и новая пищалка со стандартной фишкой готова!



Пока нет. Но возможно потом буду делать. С задними все намного проще обшивка снимается за минуту. Единственное нужно смотреть как там стенки шумить.
Следующее, что я буду делать это пробовать проклеить стенки саба, чтобы не было дребезжащих звуков.



Защелки в двери отличные. Многоразовые и держат дверь очень хорошо, ничего не ломается. Я обшивку уже 5 раз снимал и никаких люфтов не появилось.
В двери вибропоглощающего материала нету вообще. Вся дверь гуляет и сделана из тонкой жести. Внутри пустая и звенит как ведро. Из-за этого пришлось еще раз снимать подиум и приклеивать немного вибры внутри двери.



1. Крепежа никакого нету. Подиумы продаются уже готовые. Остается только вкрутить динамик в подиум. Затем нужно просто прикрутить его на 3-х саморезах в штатное место. Сидит плотно. Подиумы продаются и деревянные и пластиковые.



2. Зачем менять концерт? Да потому что это полное говнище где середины как таковой нету вообще, а пищалки на громкости больше 30% начинают резать ухо. Разница после замены слышна невооруженным ухом.
Высокие намного звонче, чище и при этом мягче. В середине появляется мид-басс который полностью отсутствует в штатном звуке.
Большая громкость перестает резать уши.

Конечно усилитель поднял бы качество звука на совершенно другой уровень, но настолько заморачиваться я не хочу. На данный момент +- все устраивает, за исключением пердящего саба из-за которого дребезжит боковая обшивка. Поэтому в планах шумить задние крылья и убирать вибрации от саба.

Да кстати поставил себе Dension и теперь штатная голова имеет USB в котором чудесно проигрываются флешки. Если кому интересно могу поделится опытом как это чудо установить. Стоит примерно 140$, установка занимает около 10 минут.



К сожалению эта часть сильно шумит. При средней громкости уже эта резина начинает вибрировать и издавать лишние звуки. Изначально не заклеивал, потом повторно разбирал и клеил. В принципе можно не клеить, но тогда нужно разбирать всю дверь целиком с подушкой и подъемником и проклеивать изнутри, а это очень трудоемкий процесс.

Если протянешь провода назад и питание от аккума, то саб подключить нет никаких проблем, ровно как и елипсы. Плюс нужно силовой тянуть т.к больше ты его ни откуда не возьмешь. Но я бы рекомендовал все же поменять динамики в передних дверях т.к именно эти динамики ты будешь слышать. Как минимум нужно пищалки поменять, штатные просто ужасно играют и режут уши.



Пищалки подходят практически все. Просто их нужно на селикон приклеить к решетке. Какие именно покупать это уже по своему слуху смотри. Я например люблю мягкий звук, в меру звонкий. Я бы смотрел в сторону Focal, Hertz.

Саб подключается к задним колонкам через фильтр в усилке. Усилитель лучше брать где есть специальные фильтры для саба, а именно где есть срез на нижние частоты. Обычно у таких усилителей есть режим 2+1. Ну или покупать активный саб, лучший, что я слышал Focal Bomba, но стоит дорого.

Что касается проводки, то тут я не помогу т.к так далеко машину не разбирал.



Посмотри тут: http://www.tme.eu/en/katalog/?art=D.MDF.AUDI01
Самый лучший вариант для A3 в передние двери это: D.MDF.AUDI01
Я покупал RAM-20.467/K потому как первого варианты не было на месте. Первый вариант лучше тем, что он из дерева, а второй это пластик.
