AUX Symphony 2 бюджетно

Тема в разделе "Мультимедиа и автозвук", создана пользователем kazamat, 25 мар 2010.

  1. kazamat

    kazamat Пол: Мужской Участник форума

    14 авг 2009
    176
    Audi A4/B7 1.8T QM
    #1 kazamat, 25 мар 2010
    Последнее редактирование: 25 мар 2010
    Итак имеется Symphony2 и конечно хочется слушать mp3. Идея готовая взята на других форумах интернета и сделано по аналогии.
    Сразу скажу что получаем дабы не интересующиеся дальше не напрягались.
    Вход на AUX на передней панели магнитолы, принципиально расположение не важно, у меня справа внизу возле кнопки scan. Включается нажатием кнопки TAPE, я себе возможность слушать касету отключил полностью (не присоединил проводку от головки касетника).
    Кратко как делалось, фотки готового изделия чуть позже.
    1. Вынимаем магнитоллу, разбираем, достаточно снять переднию часть и нижнию крышку. Для снятия магнитоллы я не использовал спец ключи, открутил бардак и нажал на магнитоллу сзади, она вышла аккуратно.

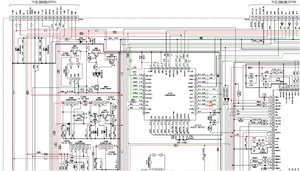

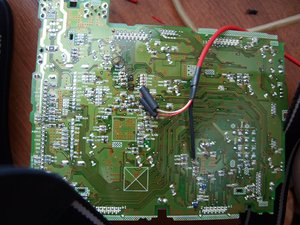

    2. припаиваем провод, на картинке выделено красным. Точней контакты кондеев C325 и C225, с одной стороны выходы этих кондеев идут к микросхеме, с другой стороны идут куда то..., вот припаивать нужно с обратной стороны от микросхемы, микросхема находится на верхней стороне платы (кто не разберёт полностью её не увидят). Визуально если плату поставить перед собой то правые контакты кондеев.
    [​IMG]
    [​IMG]
    3. выводим провод на коннектор 3,5 jack предварительно купленный в любой радиоточке. Монтируем коннектор на передней панеле, панель придётся предварительно аккуратно просверлить. На джеке основной разъём (самый длинный контакт, это земля, его к любой земле на магнитоле можно припаять, кому как нравиться, остальные левый правый каналы).
    4. собираем.
    [​IMG]
    Если у кого будут вопросы отвечу здесь.


    Вложения:

    • E1201743.JPG
      Размер файла:
      381,8 КБ
      Просмотров:
      21.203
    • Снимок36.JPG
      Размер файла:
      246,1 КБ
      Просмотров:
      21.355
    • 25032010280.jpg
      Размер файла:
      455,8 КБ
      Просмотров:
      20.399
  2. hyperchannel

    hyperchannel Пол: Мужской Завсегдатай

    13 сен 2008
    659
    grey A4 B7 2.0TFSI
    Ну и как, нормлально работает, без помех?
    Когда-то хотел в своей симфонии сделать выход, но не разобрался и купил РНС-Е

  3. Ya_il'ya

    Ya_il'ya Завсегдатай

    20 мар 2007
    711
    ХЗ
    +1 тоже интересно

  4. kazamat

    kazamat Пол: Мужской Участник форума

    14 авг 2009
    176
    Audi A4/B7 1.8T QM
    #4 kazamat, 25 мар 2010
    Последнее редактирование: 25 мар 2010
    Работает нормально, помех нету, сравнивать с fm трансмиттерами вообще смысла нету. единственный минус в момент подключения внешнего устройство небольшой такой "пук" в колонках, и если ваш плеер в момент переключения треков делает полное отключение аудивыхода то тоже будет пук слышан, это конечно как то можно доработать (кондей куда то нужно будет впаять). Я подключаю к сотовому, с одной стороны он что называется пукает, с другой стороны очень удобно - не пропустишь звонок, получается что в момент звонка он (телефон) приглушает музыку и делает пип пип, понятно что тебя звонят. Для меня это актуально только тем что я когда езжу один громко слушаю музыку, отсюда есть и другие минусы, я не слышу радар детектор, в итоге меня ждут счета по 300р на почте.
    Замена головы всё же лучше.

  5. Saha99

    Saha99 Участник форума

    29 сен 2009
    344
    A4\B8 ; E90\320A
    очень аккуратненько. а на симфонии 1 din , такое можно исполнить?

  6. kazamat

    kazamat Пол: Мужской Участник форума

    14 авг 2009
    176
    Audi A4/B7 1.8T QM
    незнама, нужно попробовать найти схему мафона, и по ней можно разобраться. Некоторые умудряются даже на кнопку АМ повесить, если у аудипроцессора имеется отдельный вход для АМ диапазона.

  7. 5'nizza

    5'nizza Пол: Мужской Завсегдатай

    20 окт 2009
    674
    A4 B8'13г, Mazda 3'12г
    Несколько вопросов:
    1)Где продается такой провод
    2)Сколько стоит
    3)Можно ли так же сделать выход под флэшку. Или это только http://www.xcarlink.org/description.html

  8. kazamat

    kazamat Пол: Мужской Участник форума

    14 авг 2009
    176
    Audi A4/B7 1.8T QM
    Провод покупаешь в любой радио точке, скажешь под передачу аудио сигнала от телефона (плеера) к усилителю - тебя поймут. Стоит провод 15р метр, тебе одного метра хватит, и ещё останется вокруг х.я обмотать (не в обиду просто шутка). Или цену чего имеете ввиду (п.2) ?
    3. С флешкой только xcarlink но цена за него в 4500р мне кажется не адекватной, я бы себе поменял голову целиком, и скорей всего так и сделаю как излишек семейного бюджета появится. Понятное дело что замена головы дороже, но имхо и качество будет значительно лучше.

  9. Mishka

    Mishka Пол: Мужской Живу я здесь

    16 сен 2005
    1.499
    Q5 2.0 TFSI
    У меня расположение компонентов на плате совершенно другое.
    Но к счастью удалось найти данные кондеры по расположению микросхемы.
    Припаялся, но линейный вход не работает.
    Проблема заключается в том, что при выборе кассетника, не увидев кассеты внутри магнитола переключается на радио. Каким образом удалось заставить работать вход?

  10. kazamat

    kazamat Пол: Мужской Участник форума

    14 авг 2009
    176
    Audi A4/B7 1.8T QM
    Главное чтобы вход заработал, попробуй припаяться с другой стороны кондеров, просто вставил касету, но народ запаивает оптроны, и говорят работает, я оптроны не замыкал (езжу с касетой, меня не напрягает).

  11. Sebos

    Sebos Новичок

    5 дек 2009
    55
    Audi A6 (4B,C5) 2.4 V6 2000г.
    #11 Sebos, 18 сен 2010
    Последнее редактирование: 18 сен 2010
    А можно поподробней? Хотя бы в теории... как обойти необходимость гонять по кругу кассету?

    Погуглив немного... отвечаю сам себе и другим интересующимся :)
    взято с http://forum.audi-faq.com/viewtopic.php?f=15&t=11012
    Для моей Symphony I REF.NO. CQ-LA1821L MODEL NO. 4B0 035 195 EU разобрать НЕРЕАЛЬНО!!! Нужно пипец как много энтузиазма всё выпаять и снова запаять. Поэтому тоже оставлю кассетку внутри there

    Если кому-то интересна реализация LINE-IN (AUX) в Симфонии1 - пишите в тему http://audi-club.ru/forum/showthread.php?t=209850 - скоро выложу мануал.

  12. D.S.

    D.S. Пол: Мужской Живу я здесь

    26 окт 2009
    1.203
    а4 1.8ТQ
    а какие концевики замыкать? или как быть?

  13. Drunya

    Drunya Пол: Мужской Участник форума

    23 ноя 2007
    107
    Audi A4/B6 1,8T quattro ручка(было) Audi A4/B7 2.0 TFSI Quattro ручка S-Line (сейчас)
    #13 Drunya, 18 фев 2011
    Последнее редактирование: 18 фев 2011

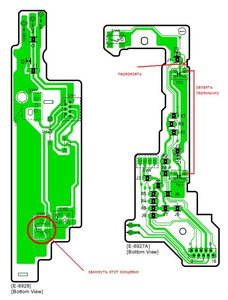

    Вот пособие.


    Вложения:

    • Tape.JPG
      Размер файла:
      65 КБ
      Просмотров:
      1.858
  14. D.S.

    D.S. Пол: Мужской Живу я здесь

    26 окт 2009
    1.203
    а4 1.8ТQ
    чет... касету хавает крутит туда сюда...

  15. gee

    gee Bad e-mail

    15 апр 2005
    1.435
    AAD 1991 (100/4A) - ПРОДАНА в Пензу, A3 Sb 8P BVZ
    #15 gee, 21 мар 2011
    Последнее редактирование: 21 мар 2011
    Как я понял - главное найти схему и определить, какие входы на микросхеме (а может и не на микросхеме) отвечают за аналоговый вход, которым можно пренебречь (в данном случае TAPE)
    Если данный вход аналоговый - его можно отпаять и вывести на переднюю панель разъёмом.
    А дальше уже к нему подключать всё что угодно, имеющим на выходе разъём jack (iPod, телек и пр.)

  16. Димася

    Димася Завсегдатай

    24 дек 2010
    838
    Московская обл.
    А4В6,АМВ,Q+мешалка,Урод С6, трахторчуга
    Кто ещё себе делал эту процедуру расскажите??!!

  17. GUKOVDOC

    GUKOVDOC Пол: Мужской Новичок

    7 дек 2010
    15
    Ауди А6 quattro 3.0 2004г.
    а что нельзя провод идущий к головке подключить на коннектор 3,5 jack и не чего не поять к плате постороннего?

  18. ecron

    ecron Заблокирован

    22 июн 2007
    10
    A4,2001,1.9TDI,AWX
    подпаял так на своей.....поиграло минут пять и потом вырубило ....но через кассетный адаптер играет

  19. kazamat

    kazamat Пол: Мужской Участник форума

    14 авг 2009
    176
    Audi A4/B7 1.8T QM
    До сих пор работает. :).

  20. mixailromanov

    mixailromanov Пол: Мужской Живу я здесь

    20 фев 2010
    1.778
    ищу coupe quattro!
    привет, ты собрался покупать голову вместо 2й симфонии, а как подключать знаешь. я уже рамку купил, и голова JVS лежит 2дин, в комплекте с головой переходник евро(голова снята с ниссан NOTE, там все как надо подключилось) с него питание подошло и JVS заработал. но куда деть звук? и что там за третья фишка с 3мя проводами вертикально втыкивается в симфонию?
